Informations sur le produit

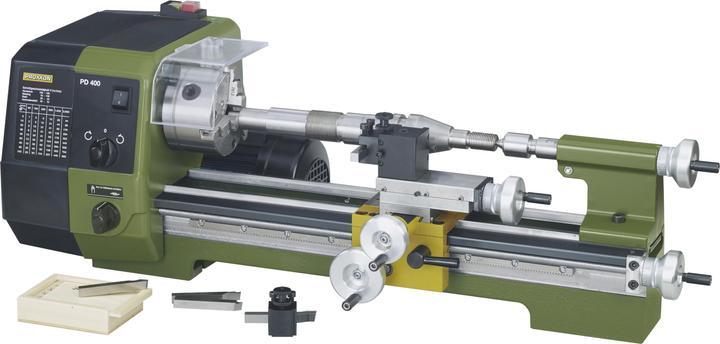

Largeur de pointe 400 mm. Hauteur de pointe 85 mm. Hauteur de pointe au-dessus du support 58 mm. Pour le travail de l'acier, du laiton, de l'aluminium et du plastique. Pour le tournage plan, le tournage longitudinal, le tournage conique et le filetage. Avec un riche système d'accessoires, vous pouvez également percer, fraiser et rainurer. Lit de la machine : en fonte de haute qualité, nervuré transversalement avec un guidage prismatique large et rectifié. Pour un fonctionnement sans vibration même sous forte charge. À l'arrière avec flasque et perçages filetés pour fixer l'équipement de perçage et de fraisage. Vis de guidage protégée. Broche : en aluminium moulé sous pression. Broche principale surdimensionnée avec deux roulements à rouleaux coniques réglables et prise MK 3 du côté du mandrin. Passage de broche 20,5 mm. Précision de concentricité sans mandrin 1/100 mm. Interrupteur rotatif pour l'activation de l'avance automatique (choix de 0,07 et 0,14 mm/tr). Vis de guidage et de traction avec filetage trapézoïdal (12 x 1,5 mm). Chariot : en aluminium moulé sous pression. Broche Ø 24 mm, extensible jusqu'à 40 mm. Avec échelle en mm. Avec pointe de centre MK 2 et mandrin à couronne dentée de 10 mm. Support : chariot de lit en zinc moulé sous pression. Chariot transversal (déplacement réglable 85 mm) et chariot supérieur (déplacement réglable 52 mm) en acier. Chariot supérieur inclinable pour le tournage conique (graduation jusqu'à 45° disponible). Avec porte-outils en acier multiple et deux éléments de porte-outils en acier pour un changement rapide et un réglage de hauteur sans problème. Pour des outils de tournage de 10 x 10 mm. Entraînement : moteur à condensateur puissant pour deux vitesses et réducteur à courroie à trois niveaux supplémentaire. Vitesses de broche au niveau 1 : 80 - 330 - 1.400/min. Au niveau 2 : 160 - 660 et 2.800/min. Mandrin : mandrin de haute qualité à 3 mors selon DIN 6386, classe 1 (tolérance de concentricité 0,04 mm). Plage de serrage par mors réversibles 3 - 100 mm. Avec protection de mandrin avec arrêt de sécurité. Volants : en aluminium, avec anneau de graduation réglable à 0. Pour le chariot transversal et le chariot supérieur : 1 division = 0,025 mm. 1 tour = 1 mm. Pour le chariot de poupée et la vis de guidage : 1 division.
