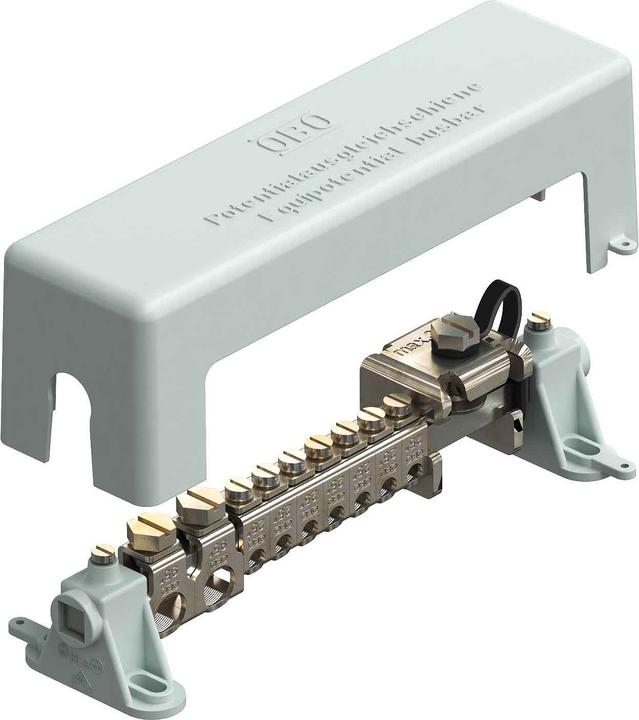

OBO Bettermann Rail d'équipotentialité

OBO Bettermann Barrette de mise à la terre 1801 VDE

Fabricant : OBO Bettermann
Désignation : Barrette de mise à la terre 217 mm
Type : 1801 VDE
Forme : Montage modulaire
Exécution : avec capot de protection
Isolateur : oui

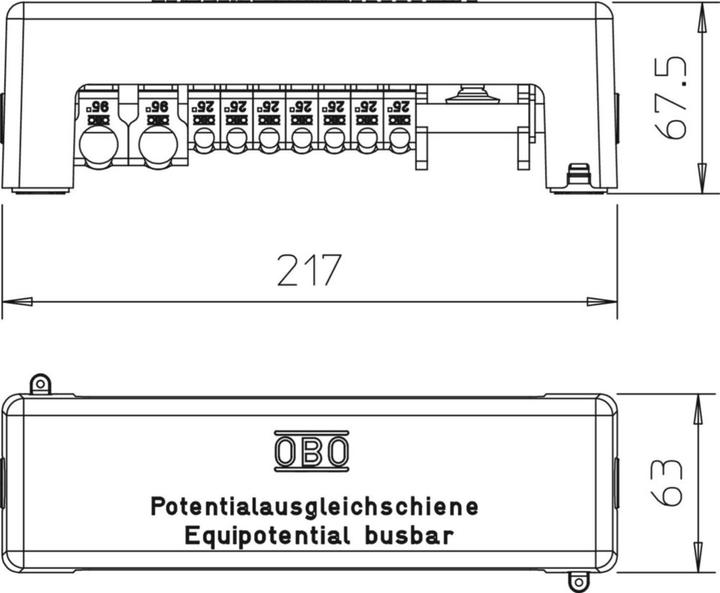

Hauteur : 67,5 mm
Largeur : 63 mm
Longueur : 217 mm
Nombre de connexions pour conducteurs plats jusqu'à 30 mm : 1
Nombre de connexions pour câbles rigides jusqu'à 25 mm² : 7
Nombre de connexions pour câbles rigides jusqu'à 95 mm² : 2
Matériau de la barre de contact : laiton
Surface de la barre de contact : nickelée
Matériau de la pince : acier
Surface de la pince : galvanisée/électrolytique

La barrette de mise à la terre est conforme à la norme VDE 0618, partie 1, et est adaptée pour la mise à la terre selon la norme DIN VDE 0100-410/-540 ainsi que pour la mise à la terre de protection contre la foudre selon la norme DIN VDE 0185-305. La barre de serrage de 10 x 10 mm est en laiton nickelé, les bornes de connexion sécurisées sont en acier galvanisé, et le capot ainsi que les supports de rail sont en polystyrène gris. Le capot est plombable et peut être étiqueté. La barrette de mise à la terre supporte des courants de foudre jusqu'à 100 kA (10/350) et est équipée d'un crochet de traction avec un système de sécurité par vis contre le desserrage, ce qui est requis dans les secteurs industriels.

Les possibilités de connexion : 7 conducteurs rigides ou multibrins de 2,5 à 25 mm² ou conducteurs fins jusqu'à 16 mm² (Ø max. 7 mm), 2 conducteurs rigides ou multibrins de 25 à 95 mm² ou conducteurs fins jusqu'à 70 mm² (Ø max. 13,5 mm) et 1 conducteur plat de 30 x 3,5 mm.
