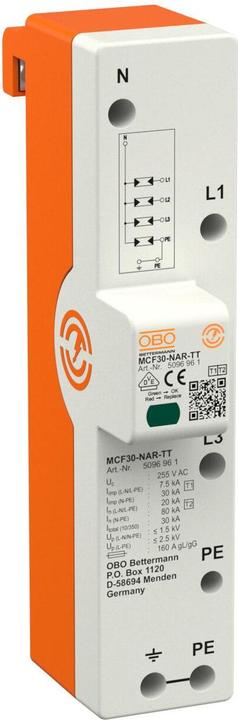

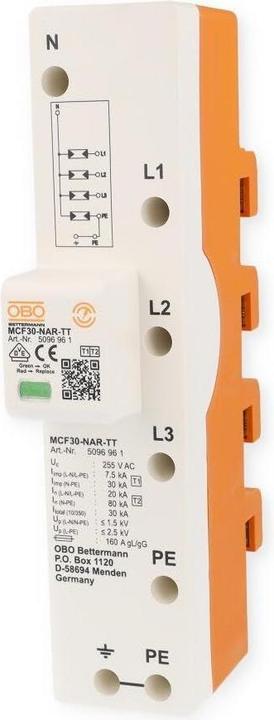

OBO Bettermann MCF30-NAR-TT Rail LightningController tripolaire avec NPE 255V 5096961

OBO Bettermann LightningController Rail MCF30-NAR-TT

Fabricant : OBO Bettermann
Désignation : LightningController Rail 3 pôles avec NPE 255V
Type : MCF30-NAR-TT
Forme de réseau TN-S : oui
Forme de réseau TT : oui
Nombre de pôles : 4
Courant de coup de foudre (10/350 µs) : 7,5 kA
Tension maximale en permanence AC : 255 V
Tension nominale AC : 230 V
Niveau de protection : 1,5 kV
Niveau de protection L-N : 1,5 kV
Niveau de protection N-PE : 1,5 kV
Capacité d'extinction de courant de suivi : 0,1 kA
Type de montage : rail de bus
Taille de construction : autre
Section maximale du conducteur rigide (monocâble/multicâble) : 35 mm²
Section maximale du conducteur flexible (fins brins) : 35 mm²
Signalisation sur l'appareil : optique
Classe de test : Type 1 et 2
Degré de protection (IP) : IP20

Le combiné MCF30-NAR de type 1+2 pour la protection contre la foudre et l'équilibrage de potentiel selon VDE 0185-305 (IEC 62305) est adapté à une utilisation dans la zone avant compteur conformément à la VDE-AR-N 4100. Le domaine d'application du MCF30-NAR concerne les bâtiments alimentés par des lignes aériennes dans des systèmes TN-S et TT. Le montage s'effectue sur des rails de bus de 40 mm dans l'espace de connexion côté réseau. Le niveau de protection de 1,5 kV protège les appareils finaux dans l'installation. La capacité de dérivation du courant de foudre est de 30 kA (10/350) au total et de 7,5 kA (10/350) par pôle, avec une extinction de courant de suivi jusqu'à 50 kA avec un fusible maximum de 160 A gL/gG.
