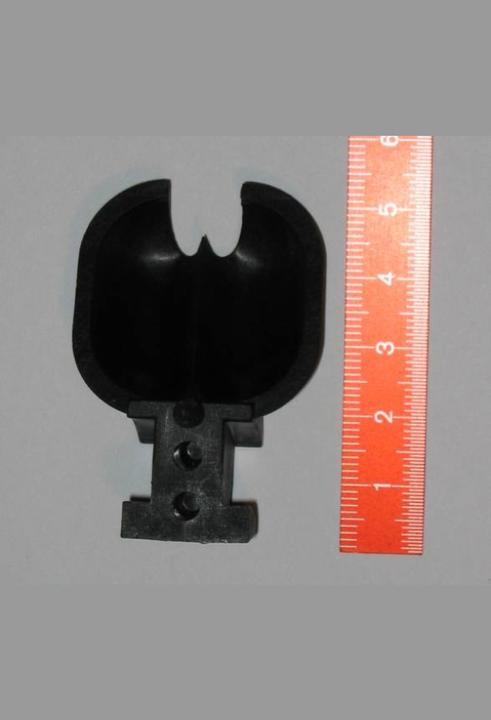

Maurer Aubes de turbine Nylon C

Avec ces pales de turbine, un impeller Pelton pour une petite turbine à eau peut être facilement créé grâce à la forme astucieusement choisie de la base. Diamètre maximum du jet a = 11 ; largeur de la pale b = 30 ; largeur de l'arbre c = 10 ; largeur de la base d = 18 ; largeur du col de bride e = 11 ; distance du cercle de jet f = 15 ; pas de pale g = 19,8. Matériau : polyamide PA GFV renforcé de fibres de verre (boules). Évent non plâtré. Poids : environ 9,2 g. Diamètre minimum du cercle de jet 130 mm. Pression dynamique jusqu'à 20 bars. Au-dessus de 15 bars, le disque de montage doit être en acier ; en dessous, l'aluminium est possible.

Table d'usinage pour roues de turbine : largeur 30 mm ; diamètre de soufflage < 11 mm ; profondeur de rainure 4,5 mm ; largeur de rainure > 6,5 mm.

Nombre de pales z :

• Cercle de soufflage Ø [mm] Ø du moyeu [mm] Ø extérieur de la rainure [mm] Ø extérieur de la roue [mm]
• 11 : 101,1, 71,1, 48,6, 136,5
• 12 : 107,5, 77,5, 55,0, 142,5
• 13 : 114,0, 84,0, 61,5, 149,0
• 14 : 120,5, 90,5, 68,0, 155,5
• 15 : 126,9, 96,9, 74,4, 161,9
• 16 : 133,4, 103,4, 80,9, 168,4
• 17 : 139,8, 109,8, 87,3, 174,8
• 18 : 146,3, 116,3, 93,8, 181,3
• 19 : 152,8, 122,8, 100,3, 187,8
• 20 : 159,2, 129,2, 106,7, 194,2
• 21 : 165,7, 135,7, 113,2, 200,7
• 22 : 172,2, 142,2, 119,7, 207,2
• 23 : 178,6, 148,6, 126,1, 213,6
• 24 : 185,1, 155,1, 132,6, 220,1
• 25 : 191,5, 161,5, 139,0, 226,5
• 26 : 198,0, 168,0, 145,5, 233,0
• 27 : 204,5, 174,5, 152,0, 239,5
• 28 : 210,9, 180,9, 158,4, 245,9.
