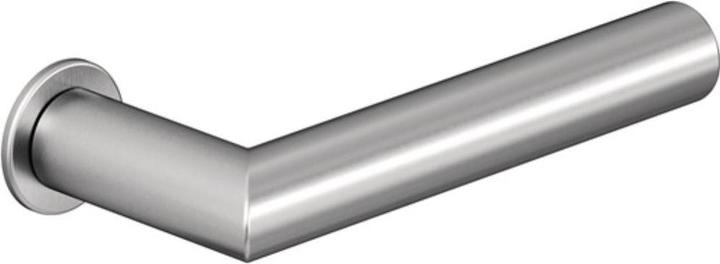

Hewi Paire de béquilles de porte 162PCM / 162XAM acier inoxydable XA avec mini-rosace de béquille tige

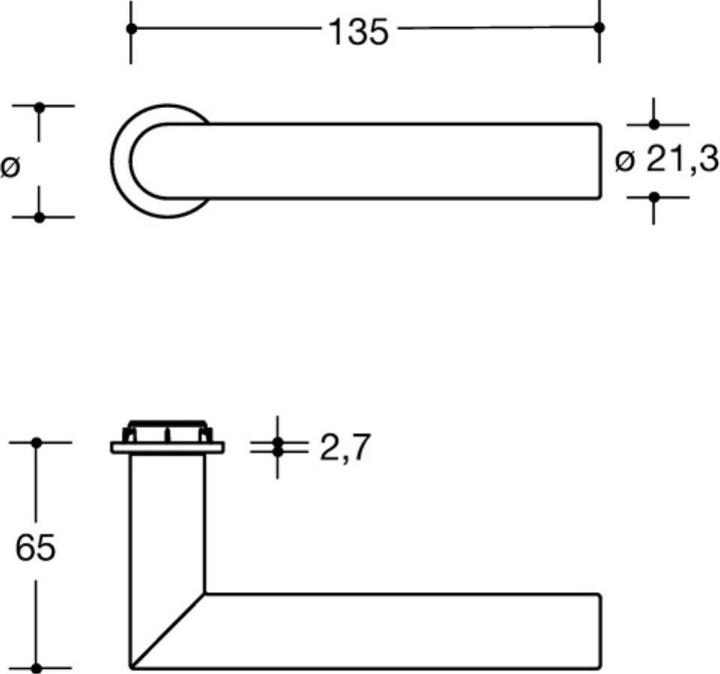

Mini avec rosace de poussée plate en polyamide, diamètre 32 mm, composé de : poignée de porte modèle 162.21PCM en forme d'onglet en polyamide avec un noyau en acier continu jusqu'à l'extrémité de la poignée, teinté dans la masse, ou modèle 162.21XAM en tube rond en acier inoxydable (1.4301) avec une épaisseur de paroi de 1,5 mm. Diamètre de 21,3 mm, avec guidage d'appui. La tige carrée de la partie de la poignée mesure 8 mm avec un filetage trapézoïdal. Fixation des poignées dans un palier à emboîtement avec denture continue et un manchon de palier en polyamide avec deux ergots pour empêcher la rotation dans le palier à emboîtement. La vis filetée M5 se fixe, en tant que sécurité des parties de la poignée de porte, dans une encoche de la tige carrée et contribue ainsi à un transfert de force optimal dans le panneau de porte. Utilisation en combinaison avec des serrures à encastrer selon la norme DIN 18251. Montage des manchons à emboîtement à l'aide d'un écrou de montage avec filetage trapézoïdal SW 19, nous recommandons donc le montage avec une clé à anneau (SW 19). La dimension de fraisage dans la zone de la douille de serrure doit avoir une dimension nominale de 25 mm. Les tolérances de fabrication de +/- 1 mm peuvent être compensées par le palier à emboîtement. Pour le montage sur des portes d'habitation et intérieures avec panneau HDF et couches intermédiaires en aggloméré à tubes ou en aggloméré massif, de haute qualité, tant en version à bout droit qu'en version à feuillure. Nous recommandons de monter le mini exclusivement sur des éléments de porte testés par HEWI et les fabricants de portes. Conçu et testé pour le secteur des objets. Catégorie d'usage selon DIN EN 1906 - Classe 4. Direction de montage DIN gauche / droite. Autres caractéristiques techniques : système de fixation : tige standard.
