Hager Répartiteur mural ZB22W IP54 950x550x205

Hager Tableau de comptage, universZ ZB22W

Fabricant : Hager
Désignation : Tableau de comptage, universZ

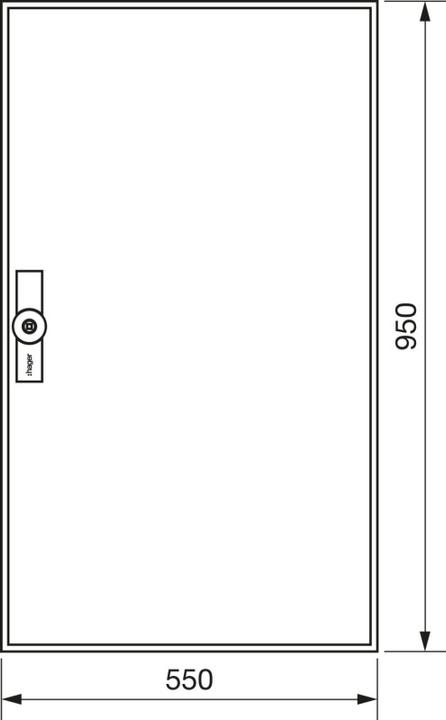

Dimensions : 950 x 550 x 205 mm
Classe de protection IP : IP54
Type : ZB22W
Mode de montage : En saillie/partiellement encastré
Matériau : Acier galvanisé
Profondeur d'installation : 205 mm
Hauteur : 950 mm
Largeur : 550 mm
Profondeur : 205 mm
Avec rail de support : non
Avec couvercle rabattable : non

Détails supplémentaires :
Tableau de comptage, universZ, 950 x 550 x 205 mm, classe de protection II, 144 unités de place. Boîtier conforme à la norme DIN VDE 0603-1, norme de dimension DIN 43870 pour montage en saillie, encastré ou partiellement encastré. Pour la construction d'un tableau de répartition de comptage jusqu'à 355 A, tension nominale 230/400 V 50 Hz. Classe de protection IP31 (IP44/IP54 selon DIN VDE 0470-1), classe de protection II isolée, classe de protection IP3X derrière la porte.

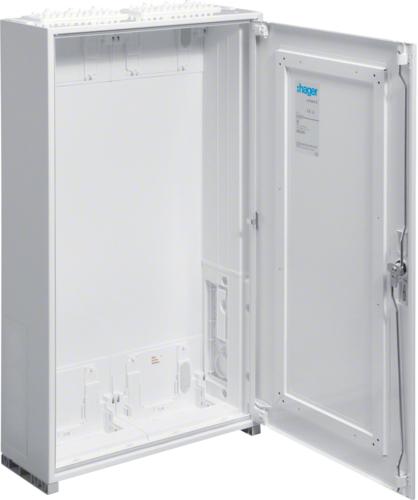

Composé d'un boîtier avec porte en acier galvanisé de 1 mm d'épaisseur, revêtu par poudre et traité thermiquement. Revêtement intérieur entièrement en plastique. Entrées de câbles en haut et en bas par plaques de flasque en plastique intégrées, préformage à l'arrière de la partie en plastique et plaques de flasque en plastique intégrées sur les côtés dans la zone du NAR (adaptées pour le passage de barres collectrices), du RfZ (uniquement pour une hauteur de construction de 1100 mm) et de l'AAR.

Porte affleurante avec charnières réglables à l'intérieur, pouvant s'ouvrir à droite ou à gauche avec un angle d'ouverture de 110°. Verrouillage de la porte avec un préverrou, à partir d'une largeur de 800 mm et pour tous les tableaux à partir d'une hauteur de 1250 mm avec un verrou à tige à fermeture à trois points. Le verrouillage de la porte peut être remplacé par d'autres systèmes de fermeture. Les tableaux peuvent être assemblés côte à côte et l'un au-dessus de l'autre. Taille du tableau de 1 à 5 champs avec 72 à 540 unités de place (PLE).

Remarque : Lors d'une connexion entre tableaux, utiliser toujours un kit de connexion (accessoire). Dans la zone AAR, la plaque de flasque en plastique peut être retirée et, en option, une prise de courant de protection (type F) ou une prise CEE peut être installée.
