Hager Panneau de distribution universZ ZU37KS 1050mm 7 rangées 1 rangée PE/N horizontal

Hager Kit d'installation, universZ ZU37KS

Fabricant : Hager
Désignation : Kit d'installation, universZ 1050 mm, VT, 7 rangées
Type : ZU37KS
Hauteur : 1050 mm
Largeur : 250 mm
Profondeur : 106 mm
Nombre de rails DIN : 7
Nombre d'unités de division par rail DIN : 12
Type de couverture : avec découpe
Avec bornes N-PE : oui
Avec couverture : oui
Avec plaque de montage : non
Point de terminaison du tableau de comptage (APZ) : non

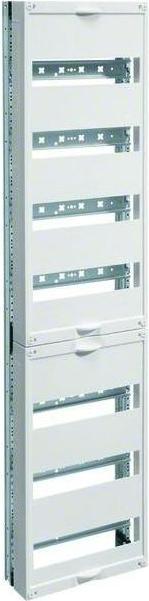

Le kit d'installation Hager, universZ ZU37KS est un tableau de distribution d'une hauteur de 1050 mm, à 7 rangées et 1 champ, PE/N horizontal. Il est conçu pour l'aménagement intérieur de tableaux de distribution selon la norme DIN 43 870 pour une installation dans des armoires de comptage du système univers Z pour la distribution de circuits électriques.

Le kit d'installation se compose de champs de 250 mm de large avec une structure porteuse en acier profilé. Les tableaux de distribution sont équipés d'un système de rails de 35x7,5 mm et de bornes PE/N sécurisées au toucher en technique de connexion par fiche.

Le couvercle en plastique a une hauteur de 300 mm ou 450 mm pour respecter l'isolation de protection, le degré de protection et la protection contre les contacts. Tous les couvercles sont dotés d'un dispositif de plombage, d'une poignée intégrée et d'une fente pour appareil de 46 mm avec 12 unités de place par grille de 150 mm.

Les champs disposent d'un système de verrouillage qui permet une installation rapide et facile des barrières sans outil.
