Hager HCT251AR

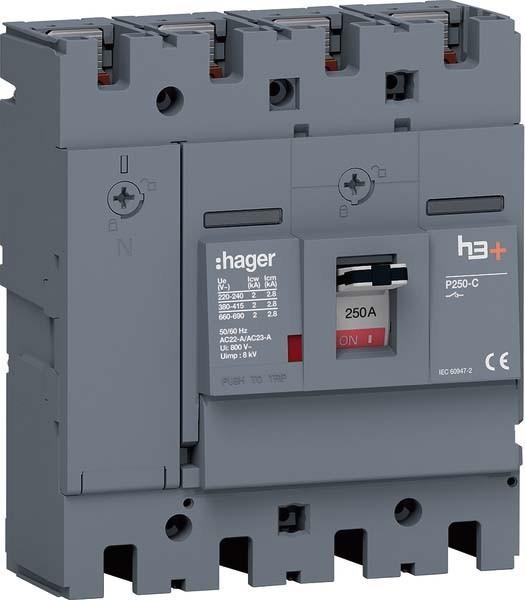

Disjoncteur Hager H3+ P250 HCT251AR

Fabricant : Hager
Désignation : Disjoncteur H3+ P250 4 pôles 250A FTC
Type : HCT251AR
Version en tant qu'interrupteur principal : Oui
Version en tant qu'interrupteur de maintenance/réparation : Oui
Version en tant qu'interrupteur de sécurité : Non
Version en tant que dispositif d'arrêt d'urgence : Oui
Version en tant qu'interrupteur inverseur : Non
Nombre d'interrupteurs : 1
Tension d'exploitation maximale Ue en AC : 690 V
Tension d'exploitation nominale : 220...690 V
Courant nominal ininterrompu Iu : 250 A
Courant nominal ininterrompu en AC-23, 400 V : 250 A
Courant nominal ininterrompu en AC-21, 400 V : 250 A
Courant de court-circuit de courte durée Icw : 3,6 kA
Puissance nominale d'exploitation en AC-23, 400 V : 254 kW
Courant de court-circuit nominal Iq : 47 kA
Nombre de pôles : 4
Commande motorisée optionnelle : Oui
Commande motorisée intégrée : Non
Déclenchement de tension optionnel : Oui
Type d'unité : Unité encastrée
Technologie d'installation fixe
Convient pour montage au sol : Oui
Convient pour montage en façade 4 trous : Non
Convient pour montage en façade central : Non
Convient pour montage en distribution : Oui
Convient pour montage intermédiaire : Non
Couleur de l'élément d'actionnement : Gris
Conception de l'élément d'actionnement : Verrouillable : Oui
Type de connexion circuit principal : Serre-câble
Classe de protection (IP), avant : IP40
Classe de protection (NEMA) : Autre

Le disjoncteur selon la norme DIN EN 60947-3 sépare le côté alimentation du côté sortie dans les installations électriques. Les deux états de fonctionnement différents peuvent être reconnus par la position du levier (ON = haut, OFF = bas). Un dispositif de verrouillage de l'état de commutation en position ON ou OFF est intégré et peut être utilisé avec un cadenas standard sans accessoires supplémentaires. Un couvercle articulé avec vis à dégagement rapide captive permet d'accéder à l'espace d'installation pour des contacts auxiliaires optionnels et d'autres déclencheurs. Les accessoires intégrés peuvent être reconnus et identifiés via des fenêtres de visualisation sans ouvrir le couvercle articulé.
