Hager HCS126AC

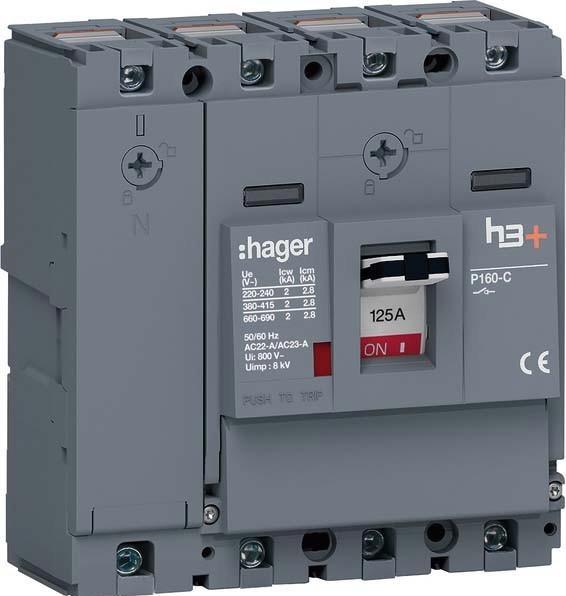

Disjoncteur Hager H3+ P160 HCS126AC

Fabricant : Hager
Description : Disjoncteur H3+ P160, 4 pôles, 125A CTC
Type : HCS126AC
Version en tant qu'interrupteur principal : Oui
Version en tant qu'interrupteur de maintenance/réparation : Oui
Version en tant qu'interrupteur de sécurité : Non
Version en tant que dispositif d'arrêt d'urgence : Oui
Version en tant qu'interrupteur inverseur : Non
Nombre d'interrupteurs : 1
Tension opérationnelle maximale Ue en AC : 690 V
Tension opérationnelle nominale : 220...690 V
Courant nominal ininterrompu Iu : 125 A
Courant nominal ininterrompu en AC-23, 400 V : 125 A
Courant nominal ininterrompu en AC-21, 400 V : 125 A
Courant de court-circuit de courte durée Icw : 2 kA
Puissance opérationnelle nominale en AC-23, 400 V : 123 kW
Courant de court-circuit nominal conditionnel Iq : 120 kA
Nombre de pôles : 4
Commande motorisée en option : Non
Commande motorisée intégrée : Non
Déclenchement de tension en option : Oui
Type d'unité : Unité intégrée
Technologie d'installation fixe
Convient pour montage au sol : Oui
Convient pour montage en façade 4 trous : Non
Convient pour montage en façade central : Non
Convient pour montage de distribution : Oui
Convient pour montage intermédiaire : Non
Couleur de l'élément d'actionnement : Gris
Design de l'élément d'actionnement : Bouton
Verrouillable : Oui
Type de connexion circuit principal : Connexion à vis
Classe de protection (IP), avant : IP40
Classe de protection (NEMA) : Autre

Le disjoncteur selon la norme DIN EN 60947-3 sépare le côté d'alimentation du côté de sortie dans les installations électriques. Les deux états de fonctionnement différents peuvent être reconnus par la position du levier (ON = haut, OFF = bas). Un dispositif de verrouillage de l'état de commutation en position ON ou OFF est intégré et peut être utilisé avec un cadenas standard sans accessoires supplémentaires. Un couvercle articulé avec vis à dégagement rapide captive permet d'accéder à l'espace d'installation pour des contacts auxiliaires optionnels et d'autres déclencheurs. Les accessoires intégrés peuvent être reconnus et identifiés via une fenêtre de visualisation sans ouvrir le couvercle articulé.
