Hager Armoire pour compteurs,universZ

Armoire à compteur Hager, universZ ZB34ES

Fabricant : Hager
Nom : Armoire à compteur, universZ

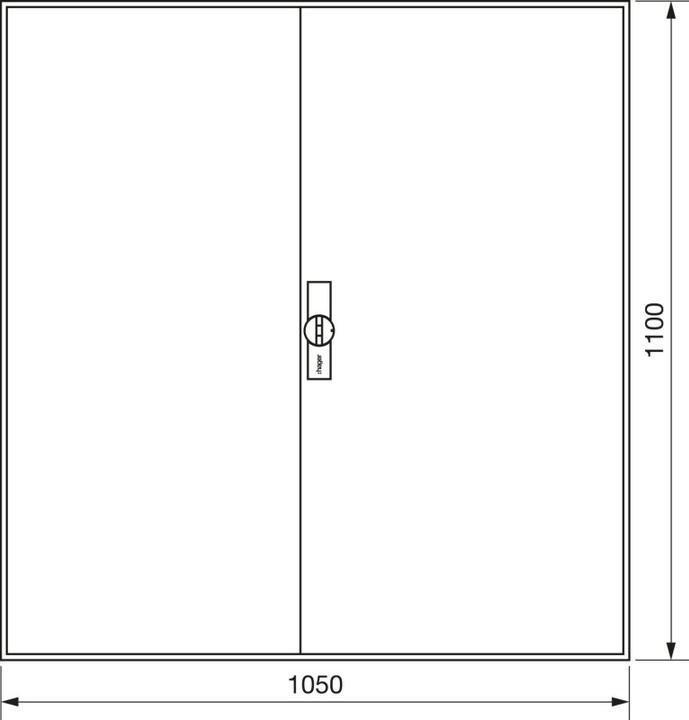

Dimensions : 1100 x 1050 x 160 mm
Classe de protection : IP44
Type de montage : Montage en saillie / partiellement encastré
Matériau : Acier laminé à froid
Profondeur d'installation : 160 mm
Hauteur : 1100 mm
Largeur : 1050 mm
Profondeur : 160 mm
Avec rail de montage : Non
Avec couvercle articulé : Non

Cette armoire à compteur dispose d'une classe de protection II et d'un indice de protection IP44, avec 336 unités d'espace. Elle peut être montée sur mur ou encastrée conformément aux normes VDE (surveillance de la production) et est conforme à la norme DIN VDE 0603-1. L'armoire est conçue pour un montage en saillie ou affleurant, adaptée à l'installation d'un système de localisation de compteur jusqu'à 355 A, AC 230/400 V 50 Hz.

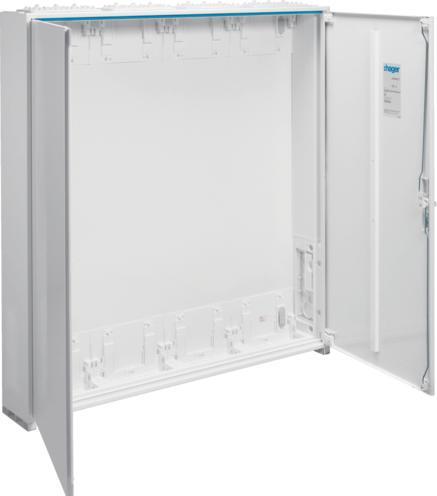

L'armoire se compose d'une porte, avec des largeurs à partir de 800 mm disponibles avec deux portes. Le corps et les portes sont fabriqués en acier laminé à froid de 1 mm d'épaisseur, revêtu de poudre et cuit. Le revêtement intérieur est en matériau isolant, et elle dispose d'entrées de câbles à 2 composants en haut et en bas, amovibles sans outils.

Le côté arrière comprend des pré-perçages dans la partie plastique pour l'installation d'entrées de câbles à 2 composants, et il possède des douilles de barres omnibus amovibles intégrées latéralement avec des pré-perçages pour les entrées de câbles. La porte est affleurante à l'avant et équipée de charnières internes réglables, permettant une ouverture à droite ou à gauche, avec un angle d'ouverture de 110°.

La serrure de la porte est dotée d'un dispositif de verrouillage à trois points avec un verrou à tige, et la serrure de la porte est interchangeable, permettant un remplacement par d'autres serrures. Les armoires peuvent être montées côte à côte et les unes sur les autres, et elles peuvent être connectées à la fois mécaniquement et électriquement.
