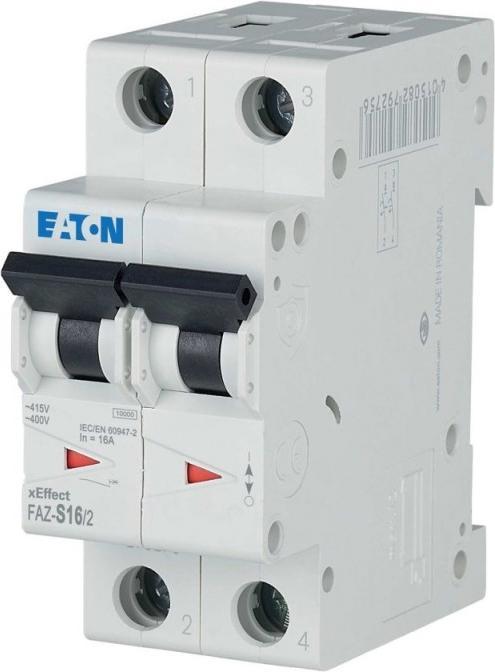

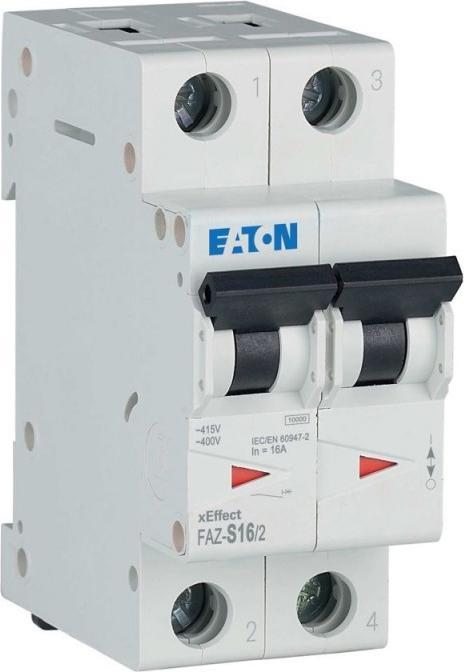

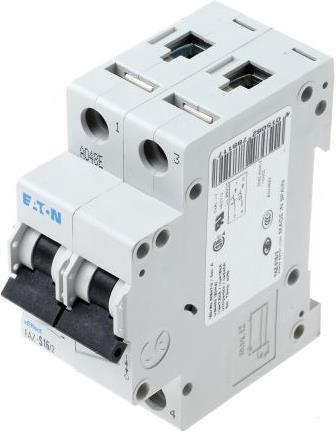

Eaton Disjoncteur 16a Bipolaire Courbe S 10 Ka

Gamme : xEffect
Série : FAZ
Nombre de pôles : 2
Courant nominal : 16 A
Caractéristique de déclenchement : Type S
Tension nominale AC : 230 V
Capacité de coupure : 10 kA
Longueur : 80 mm
Largeur : 35 mm
Profondeur : 73,5 mm

Disjoncteurs miniature, série FAZ, disponibles en 6 kA et 10 kA. Ces disjoncteurs sont monopolaires, bipolaires et tripolaires, déclenchés thermiquement et magnétiquement, conçus pour un montage sur rail DIN. Ils sont équipés de trois caractéristiques de déclenchement sélectionnables et de capacités de coupure de 6 kA pour des applications à faible coût ou de 10 kA pour une pleine capacité.

Dotés d'un système de contact à double rupture avec une chambre d'extinction d'arc interne, ces disjoncteurs utilisent un mécanisme de ferrite de stockage avec déclenchement libre. Ils offrent une indication claire de la position du contact via un levier de commutation frontal et disposent d'une grande capacité de serrage des bornes allant de 0,75 à 16 mm².

Compatibles avec les rails DIN et conformes à la norme EN 50 022/DIN 46277-3, ils respectent les dispositions de conception B, C et S selon la nouvelle norme internationale IEC 898, BS/EN 60-898.

La courbe B garantit un déclenchement sans problème à des courants de 3 à 5 fois la valeur nominale, adaptée aux circuits à fusibles avec des courants d'appel modérés, tels que les lampes à incandescence et les charges de chauffage dans les petites habitations et bâtiments.

La courbe C fournit un déclenchement instantané à des courants de 5 à 10 fois la valeur nominale, idéale pour les circuits avec des courants d'appel plus importants, y compris les équipements industriels, les grands bâtiments, les moteurs et les lampes fluorescentes, où un déclenchement plus rapide est nécessaire.

La courbe S présente un seuil de réponse au court-circuit de 13 à 17 fois le courant nominal et un seuil de surcharge de 1,05 à 1,3 fois le courant nominal, ce qui la rend particulièrement adaptée à la protection des circuits de contrôle où des courants d'appel très élevés sont attendus, tels que les transformateurs.
