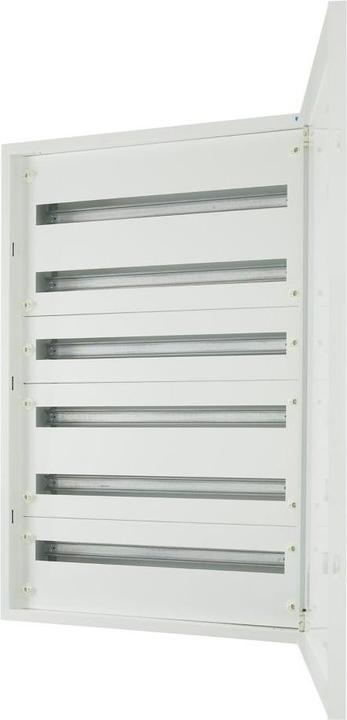

Eaton BF-U-6/198-A

Système de distribution de surface BF-U-./..-A complet, blanc RAL 9016, avec 33 champs de séparation par rangée, 6 rangées, hauteur 1070 mm, largeur 750 mm, profondeur 136 mm, comprenant une porte, des panneaux avant, un cadre pour rails DIN et des connexions N/PE. Le boîtier présente une construction fermée avec un panneau arrière pouvant être utilisé comme plan de montage, 3 passe-câbles pour distributeurs plats avec une largeur de 33TE en haut et des ouvertures de passe-câbles pré-montées en bas. Les connexions sont pré-montées sur le boîtier, ce qui évite de perdre des champs de séparation. L'étagère murale comprend un cadre de porte, le panneau arrière pouvant servir de plan de montage, des ouvertures de passe-câbles facilement cassables et une profondeur de 127 mm. Elle dispose également de 4 languettes de montage latérales. Une porte en tôle d'acier avec un verrou à pêne tournant est incluse, et des options pour une porte en tôle d'acier avec une profondeur accrue (pour l'installation de composants RMQ) ainsi qu'une porte en tôle d'acier avec fenêtre sont disponibles en accessoires. Le cadre de rail DIN amovible offre de la place pour des appareils montés sur rail de 45 mm avec un espacement de 150 mm entre les rails DIN. Un disjoncteur Eaton peut être intégré avec un kit d'installation, et une plaque de montage universelle peut être installée avec un kit d'installation pour boîtiers en saillie. Le panneau avant en métal est fixé au boîtier par une serrure spéciale.
