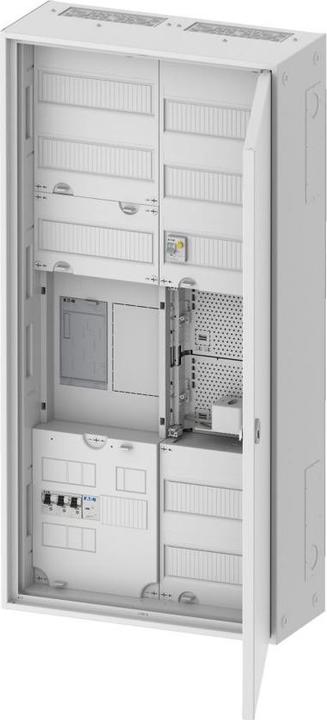

Eaton Armoire complète de comptage

Armoire de comptage eHZ 1.100 mm EVCI
Armoire d'extension eMobility
Équipée et pré-câblée par Eaton
Nombre de champs : 2
Emplacements de compteurs pré-câblés : 1
Emplacements de compteurs réservés : 1
Emplacements de compteurs câblés : 16 mm²
Rangées de distribution : 3
Barres collectrices : 5 pôles
HLAK : 5 pôles
N/PE double étage
Bornes de connexion avec appareils de commutation et de protection pré-câblés
Disjoncteur différentiel/Disjoncteur de protection pour la prise de courant de protection (Type F) dans le champ de communication
Disjoncteur de protection pour la ligne de Wallbox, extensible individuellement par exemple avec un disjoncteur différentiel pour la Wallbox selon le manuel d'utilisation du fabricant de la Wallbox
APZ et RfZ avec position de stationnement pour RJ45/12/10 ainsi que position de stationnement pour le connecteur d'alimentation
APZ et RfZ avec plaque de montage micro-perforée en plastique et rail DIN isolé réglable en profondeur 12 TE
Espace de connexion côté réseau NAR avec barre collectrice en cuivre 12x5 mm
Paquet de composants dans le NAR avec protection contre les surtensions/para-foudre 1x SPZT123-300/3+NPE-S, 2x câbles d'alimentation 6 kV
Champ de distribution avec câblage croisé vers l'espace de connexion côté installation AAR avec disjoncteur différentiel/Disjoncteur 1x PXK 16A 1-pôle+N 30 mA Type A et disjoncteur 1x PXL 32A 3-pôles C-Char.
Câble de raccordement 6 kV 8 pôles blindé inclus dans la livraison. Dans le champ de communication, il y a une prise de courant de protection pré-câblée (Type F) pour l'alimentation d'un appareil de communication, par exemple un routeur.
Pour le montage de l'armoire de comptage au mur, il est recommandé d'utiliser la barre de montage ZSD-MON/SN/B2 (Numéro d'article Eaton 226597), à commander séparément.
