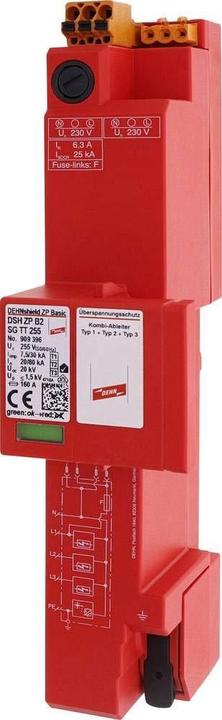

Dehn shield ZP

DEHN Para-foudre combiné DSH ZP B2 SG TT 255

Fabricant : DEHN
Désignation : Para-foudre combiné pour systèmes TT et TN-S
Type : DSH ZP B2 SG TT 255
Forme de réseau DC : non
Forme de réseau IT : non
Forme de réseau TN : non
Forme de réseau TN-C : non
Forme de réseau TN-C-S : non
Forme de réseau TN-S : oui
Forme de réseau TT : oui
Autres formes de réseau : non
Nombre de pôles : 4
Courant de coup de foudre (10/350 µs) : 30 kA
Tension maximale en service AC : 255 V
Tension nominale AC : 230 V
Niveau de protection L-N : 1,5 kV
Niveau de protection N-PE : 1,5 kV
Capacité d'extinction de courant de suite : 25 kA
Énergie spécifique (W/R) : 14,06 kJ/Ohm
Dispositif de protection contre les surintensités max. pour le câblage en dérivation (fusible) : 160 A
Dispositif de protection contre les surintensités max. pour le câblage en série (fusible) : 160 A
Type de montage : rail de distribution
Section de conducteur maximale rigide (monocâble/multicâble) : 25 mm²
Signalisation à distance : non
Signalisation sur l'appareil : optique
Classe de test : Type 1, 2 et 3
Fusible intégré : non
Protection énergétiquement coordonnée pour l'appareil final : oui
Technologie de décharge de tension avec éclateur : oui
Prise de tension protégée contre les surintensités : oui
Degré de protection (IP) : IP30

DEHN Para-foudre combiné DSH ZP B2 SG TT 255 : détails supplémentaires
Para-foudre combiné certifié Type 1+Type 2+Type 3 selon la norme DIN EN 61643-11 pour systèmes TT et TN-S (câblage 3+1) incluant une alimentation en tension de 230 V protégée contre les surintensités (N et L) avec fusible de remplacement pour RfZ / APZ conformément à VDE-AR-N 4100, entièrement montable sans outil grâce à la technologie de connexion Click+Power pour le système de rail de distribution de 40 mm et la borne de mise à la terre Push-in. À utiliser dans le système d'alimentation principal selon la norme DIN VDE 0100-443 pour les bâtiments (y compris avec alimentation par ligne aérienne, sans système de protection contre la foudre externe). Un clip de couverture adapté selon la norme DIN VDE 0603-1 pour chaque champ de compteur standard, plus 2 x prises et 2 x fiches (sans câbles de connexion) pour le câblage du système de mesure intelligent selon VDE-AR 4100 est inclus dans la livraison.
EAN : 4013364409859.
