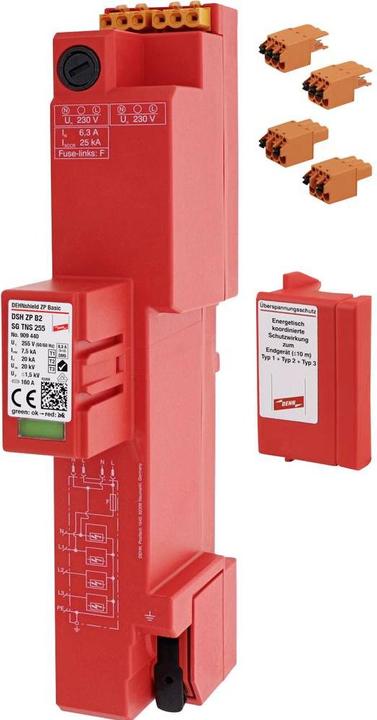

Dehn DEHNshield ZP Basic DSH ZP 909440 B2 SG TNS 255 Parafoudre combiné type1+2
livraison gratuite
DEHN Combiné Parafoudre DSH ZP B2 SG TNS 255
Fabricant : DEHN
Désignation : Parafoudre combiné TN-S
Type : DSH ZP B2 SG TNS 255
Forme de réseau DC : non
Forme de réseau IT : non
Forme de réseau TN : non
Forme de réseau TN-C : non
Forme de réseau TN-C-S : non
Forme de réseau TN-S : oui
Forme de réseau TT : non
Autres formes de réseau : non
Nombre de pôles : 4
Courant de choc (10/350 µs) : 30 kA
Tension maximale en permanence AC : 255 V
Tension nominale AC : 230 V
Niveau de protection L-PE : 1,5 kV
Niveau de protection N-PE : 1,5 kV
Capacité d'extinction de courant de suivi : 25 kA
Énergie spécifique (W/R) : 14,06 kJ/Ohm
Max. dispositif de protection contre les surintensités câblage direct (fusible) : 160 A
Max. dispositif de protection contre les surintensités câblage en V (fusible) : 160 A
Type de montage : Rail de bus
Max. section de conducteur rigide (monofilaire/multifilaire) : 25 mm²
Signalisation à distance : non
Signalisation sur l'appareil : optique
Classe de test : Type 1 et 2 et 3
Fusible intégré : non
Protection coordonnée énergétiquement avec l'appareil final : oui
Technologie de décharge de tension à éclateur : oui
Prise de tension protégée contre les surintensités : oui
Degré de protection (IP) : IP30
DEHN Combiné Parafoudre DSH ZP B2 SG TNS 255 : détails supplémentaires
Parafoudre combiné testé Type 1+Type 2+Type 3 selon DIN EN 61643-11 pour systèmes TN-S (câblage 4+0) incluant une alimentation 230 V protégée contre les surintensités (N et L) avec fusible de remplacement pour RfZ / APZ selon VDE-AR-N 4100, entièrement montable sans outil grâce à la technologie de connexion Click+Power pour le système de rail de bus de 40 mm et la pince de mise à la terre Push-in. À utiliser dans le système d'alimentation principal selon DIN VDE 0100-443 dans les bâtiments (y compris avec alimentation par ligne aérienne, sans système de protection contre la foudre externe). Un clip de couverture adapté selon DIN VDE 0603-1 pour tout champ de compteur standard, plus 2 x prises et 2 x fiches (sans câbles de connexion) pour le câblage du système de mesure intelligent selon VDE-AR 4100 est inclus dans la livraison.
EAN : 4013364409866.
Protection contre les surtensions Type | Parafoudres combinés |
Nombre de conducteurs | 4 x |
Classe de test | Type 1 |
Type de montage | Profilé chapeau |
Numéro d'article | 22613976 |
Fabricant | Dehn |
Catégorie | Protection contre les surtensions |
Réf. du fabricant | 909440 |
Date de sortie | 7/10/2022 |
Protection contre les surtensions Type | Parafoudres combinés |
Nombre de conducteurs | 4 x |
Courant de foudre | 30 kA |
Courant de décharge nominal | 25 kA |
Tension nominale | 230 V |
Niveau de protection | 1.50 V |
Type de montage | Profilé chapeau |
Type de fixation | Fixation par vis |
Classe de test | Type 1 |
Type de protection (code IP) | IP30 |
Pays d'origine | Chine |
CO₂-Emission | |
Contribution climatique |
Longueur | 0.23 m |
Largeur | 0.12 m |
Hauteur | 0.06 m |
Poids | 622 g |
Longueur | 23 cm |
Largeur | 12 cm |
Hauteur | 5 cm |
Poids | 640 g |
