ABN Petits distributeurs

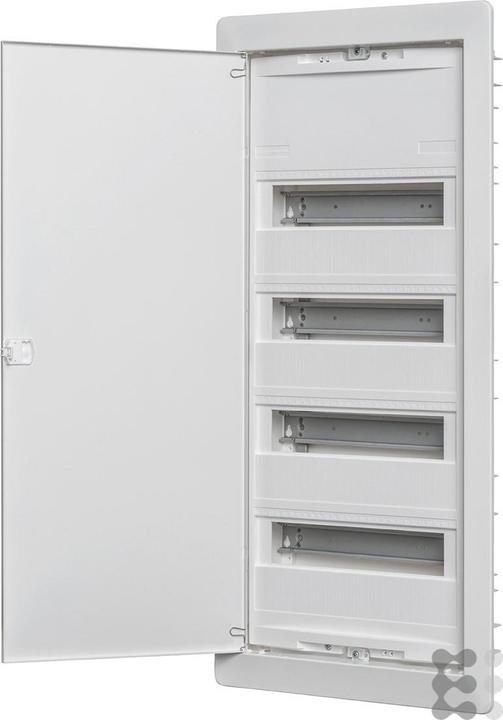

ABN petite distribution A48UP

Fabricant : ABN
Désignation : Petite distribution, encastrée avec porte
Type : A48UP
Mode de montage : Encastré
Nombre de rangées : 4
Largeur en unités de division : 12
Type de couvercle : Sans
Conception du couvercle : Avec découpe
Couvercle/porte transparente : Non
Matériau du boîtier : Plastique
Hauteur : 749 mm
Largeur : 344 mm
Profondeur : 99 mm
Profondeur d'encastrement : 70 mm
Hauteur d'encastrement : 710 mm
Largeur d'encastrement : 330 mm
Profondeur intérieure : 76 mm
Connexion de mise à la terre : Oui
Connexion du neutre : Oui
Rail DIN : Oui
Avec plaque de montage : Non
Possibilité de montage : Non
Version CEM : Non
Couleur : Blanc
Numéro RAL : 9010
Degré de protection (IP) : IP30
Avec serrure : Non
Type de serrure : Autre
Porte de transmission de signal : Non

Distribution encastrée avec bornes à vis. PE 6 x 2,5 - 16 + 21 x 1,5 - 4 mm². N+N 2 x (3 x 2,5 - 16 + 14 x 1,5 - 4 mm²). Connexion N-FI supplémentaire 3 x 16, 2 x 10 mm². Dimensions du cadre (L x H x P) : 344 x 749 x 11 mm. Dimensions de la niche (L x H x P) : 330 x 710 x 90 mm. TE respectivement 18 mm 48/56. Rangées : 4. Distribution encastrée. Isolé II. Degré de protection : IP 30. Pour appareils jusqu'à 63 A. Couleur : RAL 9016, blanc trafic. Changement facile des charnières de porte sans démontage du cadre. Serrure de porte plate avec technique de verrouillage par enclenchement. Remplacement facile avec une serrure. Convient pour appareils d'encastrement jusqu'à 70 mm de profondeur. Construit selon DIN VDE 0603-1, DIN 43871. Boîte murale en plastique, avec support d'appareil en tôle d'acier. Profondeur : 88/90 mm. Bornes N/PE, protégées contre les doigts avec technique de verrouillage par enclenchement conviviale. Connexion d'extension N-FI incluse par défaut pour distributions à 2, 3 et 4 rangées pour montage latéral. Protection de l'appareil avec découpes pour appareils, hauteur = 46 mm, pour 12 HP (symétriquement extensible à 14 HP). Verrouillable, fixation à 2 points. Cadre de couverture avec porte solide en tôle d'acier. Étiquettes de commutation et feuille avec pictogrammes. Plaque de protection pour enduit. EAN : 4015153205987.
