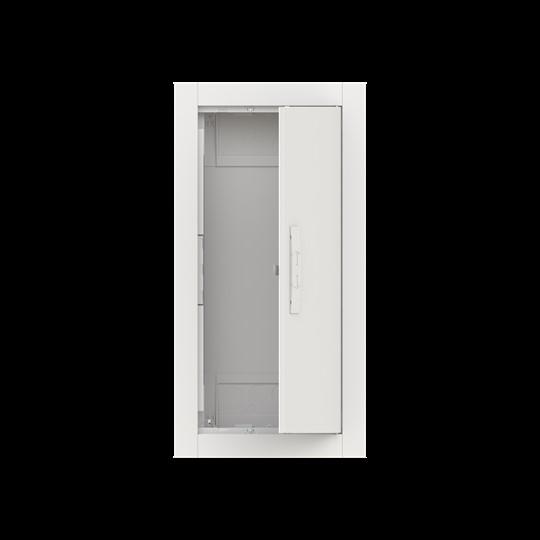

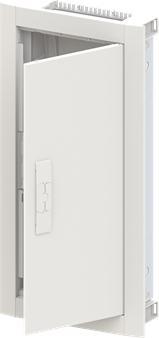

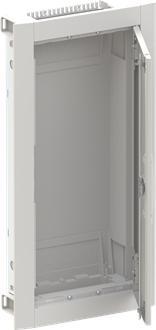

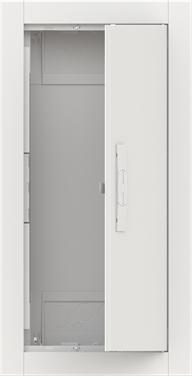

ABB STRI Petits distributeurs encastrés

Striebel & John Petit tableau UP CU14

Fabricant : Striebel & John
Désignation : Petit tableau UP
Type : CU14
Mode de montage : Encastré
Nombre de rangées : 4
Largeur en unités de division : 12
Type de couverture : Porte
Exécution du couvercle : fermé
Couvercle/porte transparent : non
Matériau du boîtier : Acier
Hauteur : 714 mm
Largeur : 365 mm
Profondeur : 125 mm
Profondeur d'encastrement : 110 mm
Hauteur d'encastrement : 692 mm
Largeur d'encastrement : 307 mm
Profondeur intérieure : 76 mm
Bloc de bornes de mise à la terre : non
Bloc de bornes de conducteur neutre : non
Rail DIN : non
Avec plaque de montage : non
Possibilité de montage : non
Exécution CEM : non
Couleur : blanc
Numéro RAL : 9016
Degré de protection (IP) : IP30
Avec serrure : oui
Type de fermeture : autre
Porte laissant passer le signal : non

Les petits tableaux de la série ComfortLine Compact encastrés sont conçus pour le montage en encastrement et dans des murs creux. Ils se distinguent par de nombreuses nouvelles caractéristiques techniques uniques. Les boîtiers sont livrés sans aménagement intérieur mais avec un cadre de finition et une porte. Grâce à la technique de verrouillage QMS, l'aménagement avec des champs de distribution et des ensembles combinés peut être réalisé selon les souhaits du client. Le design discret du cadre de finition permet un encombrement mural de seulement 15 mm, et le réglage de l'enduit adapte également le petit tableau à chaque environnement. Grâce à la faible profondeur d'encastrement de 110 mm, les petits tableaux peuvent être facilement montés dans des murs creux avec un simple revêtement. Un ensemble spécial pour murs creux simplifie et accélère considérablement l'installation dans des murs creux, transformant chaque petit tableau en tableau pour mur creux. Les boîtiers disposent de préformages en haut, en bas, sur les côtés et à l'arrière pour l'introduction des câbles. Le coulisseau d'introduction de câbles amovible, fourni en série, simplifie et accélère considérablement le câblage.
