ABB STRI Petits distributeurs encastrés

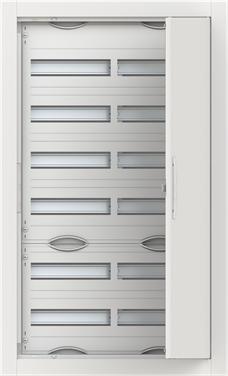

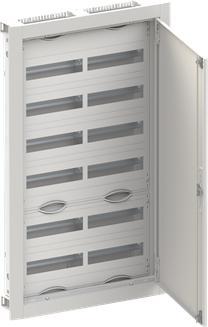

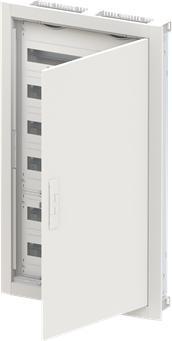

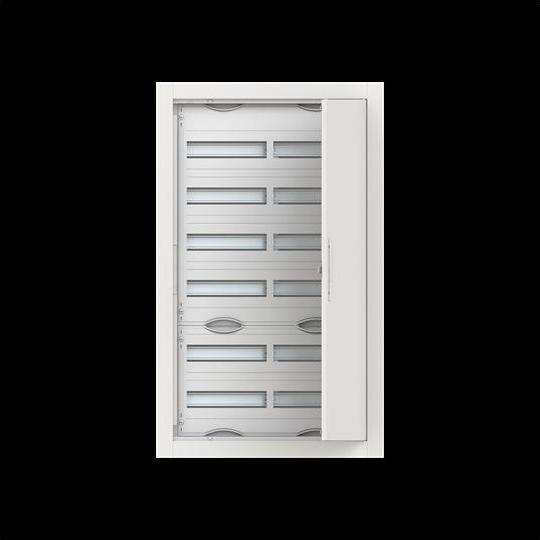

Striebel & John Petit tableau UP CU26V

Fabricant : Striebel & John
Désignation : Petit tableau UP
Type : CU26V
Mode de montage : En saillie
Nombre de rangées : 6
Largeur en unités de division : 24
Type de couverture : Porte
Exécution du couvercle : fermé
Type de porte : simple
Couvercle/porte transparent : non
Porte à passage de signal : non
Avec serrure : oui
Type de fermeture : autre
Matériau du boîtier : Acier
Profondeur d'encastrement : 110 mm
Hauteur d'encastrement : 992 mm
Largeur d'encastrement : 557 mm
Profondeur intérieure : 76 mm
Bloc de bornes de mise à la terre : oui
Bloc de bornes de conducteur neutre : oui
Rail DIN : oui
Avec plaque de montage : non
Possibilité de montage : non
Exécution CEM : non
Couleur : blanc
Numéro RAL : 9016
Degré de protection (IP) : IP30
Hauteur : 1014 mm
Largeur : 615 mm
Profondeur : 125 mm

Les petits tableaux de la série ComfortLine Compact en saillie sont conçus pour le montage en saillie et dans des murs creux. Ils se distinguent par de nombreuses caractéristiques techniques nouvelles et uniques. Un espacement de rangées de 125 mm permet une installation simple et efficace des appareils encastrés. Grâce à la technique de verrouillage QMS, l'extension avec des champs de distribution et des ensembles combinés peut être réalisée selon les souhaits du client. Les boîtiers sont livrés avec un cadre de façade et une porte. Le design discret du cadre de façade permet une épaisseur de mur de seulement 15 mm, et le réglage intégré s'adapte également à chaque environnement. Grâce à la faible profondeur d'encastrement de 110 mm, les petits tableaux peuvent être facilement montés dans des murs creux avec un simple revêtement. Un ensemble spécial pour murs creux simplifie et accélère considérablement l'installation dans des murs creux, transformant chaque petit tableau en tableau pour murs creux. Les boîtiers disposent de préformes en haut, en bas, sur les côtés et à l'arrière pour l'introduction des câbles. Le coulisseau d'introduction de câbles amovible fourni en série simplifie et accélère considérablement le câblage.
