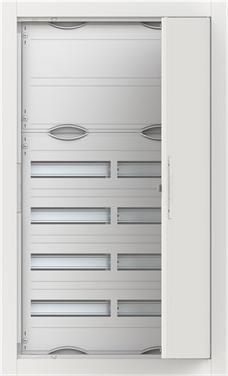

ABB STRI Petits distributeurs encastrés

Striebel & John Petit tableau UP CU26K

Fabricant : Striebel & John
Désignation : Petit tableau UP
Type : CU26K
Mode de montage : Encastré
Nombre de rangées : 6
Largeur en unités de division : 24
Type de couverture : Porte
Exécution du couvercle : fermé
Couvercle/porte transparent : non
Matériau du boîtier : Acier
Hauteur : 1014 mm
Largeur : 615 mm
Profondeur : 125 mm
Profondeur d'encastrement : 110 mm
Hauteur d'encastrement : 992 mm
Largeur d'encastrement : 557 mm
Profondeur intérieure : 76 mm
Bloc de bornes de mise à la terre : non
Bloc de bornes de conducteur neutre : non
Rail DIN : oui
Avec plaque de montage : non
Possibilité de montage : non
Exécution CEM : non
Couleur : blanc
Numéro RAL : 9016
Degré de protection (IP) : IP30
Avec serrure : oui
Type de fermeture : autre
Porte à passage de signal : non

Les petits tableaux de la série ComfortLine Compact encastré sont conçus pour le montage encastré et dans les murs creux. Ils se distinguent par de nombreuses caractéristiques techniques nouvelles et uniques. Un espacement de rangées de 125 mm, combiné à un espace de connexion séparé pour les bornes de rangée, permet une installation simple et efficace des appareils encastrés. Grâce à la technologie de verrouillage QMS, l'extension avec des champs de distribution et des ensembles combinés peut être réalisée selon les souhaits du client. Les boîtiers sont livrés avec un cadre de finition et une porte. Le design discret du cadre de finition permet un encombrement mural de seulement 15 mm, et le nivellement intégré adapte le petit tableau à chaque environnement. Avec une profondeur d'encastrement de 110 mm, les petits tableaux peuvent être facilement montés dans des murs creux avec un simple habillage. Un ensemble spécial pour murs creux simplifie et accélère considérablement l'installation dans les murs creux, transformant chaque petit tableau en tableau pour murs creux. Les boîtiers disposent de préformages en haut, en bas, sur les côtés et à l'arrière pour l'introduction des câbles. Le coulisseau d'introduction de câbles amovible standard simplifie et accélère considérablement le câblage.
