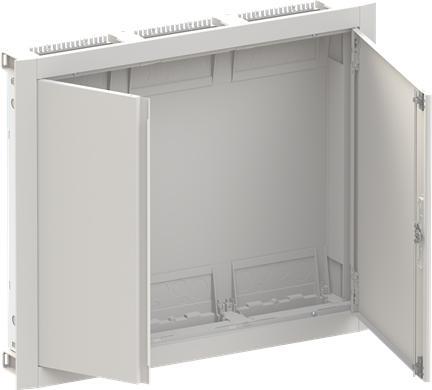

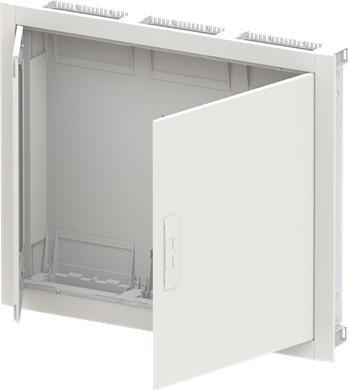

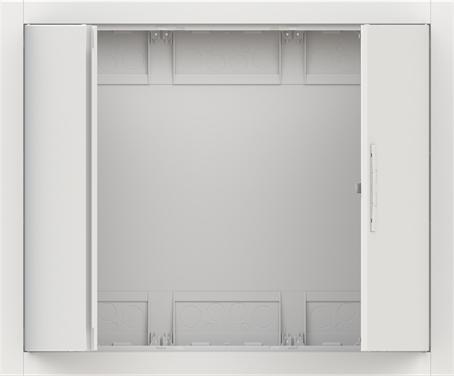

ABB STRI Petits distributeurs encastrés

Striebel & John Petit tableau UP CU34

Fabricant : Striebel & John
Désignation : Petit tableau UP
Type : CU34
Mode de montage : Encastré
Nombre de rangées : 4
Largeur en unités de division : 36
Type de couverture : Porte
Exécution du couvercle : fermé
Couvercle/porte transparent : non
Matériau du boîtier : Acier
Hauteur : 714 mm
Largeur : 865 mm
Profondeur : 125 mm
Profondeur d'encastrement : 110 mm
Hauteur d'encastrement : 692 mm
Largeur d'encastrement : 807 mm
Profondeur intérieure : 76 mm
Bloc de bornes de mise à la terre : non
Bloc de bornes de conducteur neutre : non
Rail DIN : non
Avec plaque de montage : non
Possibilité de montage : non
Exécution EMC : non
Couleur : blanc
Numéro RAL : 9016
Degré de protection (IP) : IP30
Avec serrure : oui
Type de fermeture : autre
Porte laissant passer le signal : non

Les petits tableaux de la série ComfortLine Compact encastrés sont conçus pour le montage encastré et dans les cloisons creuses. Ils se distinguent par de nombreuses fonctionnalités techniques nouvelles et uniques. Les boîtiers sont livrés sans équipement intérieur mais avec un cadre de finition et une porte. Grâce à la technique de verrouillage QMS, l'équipement avec des champs de distribution et des ensembles combinés peut être réalisé selon les souhaits du client. Le design discret du cadre de finition permet une épaisseur de mur de seulement 15 mm, et le réglage intégré s'adapte également à chaque environnement. Grâce à la faible profondeur d'encastrement de 110 mm, les petits tableaux peuvent être facilement montés dans des cloisons creuses avec un simple revêtement. Un ensemble spécial pour cloisons creuses simplifie et accélère considérablement le montage dans les cloisons creuses, transformant chaque petit tableau en tableau pour cloison creuse. Les boîtiers disposent de préformages en haut, en bas, sur les côtés et à l'arrière pour l'introduction des câbles. Le glisseur d'introduction de câbles amovible fourni en série simplifie et accélère considérablement le câblage.
