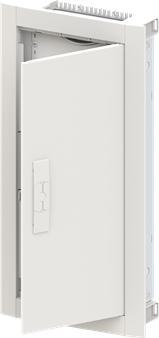

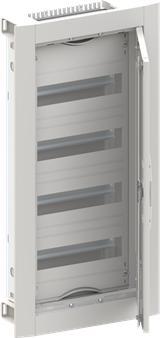

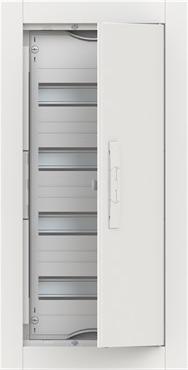

ABB STRI Petits distributeurs encastrés

Striebel & John Petit tableau UP CU14V

Fabricant : Striebel & John
Désignation : Petit tableau UP
Type : CU14V
Mode de montage : Encastré
Nombre de rangées : 4
Largeur en unités de division : 12
Type de couverture : Porte
Exécution du couvercle : fermé
Couvercle/porte transparent : non
Matériau du boîtier : Acier
Hauteur : 714 mm
Largeur : 365 mm
Profondeur : 125 mm
Profondeur d'encastrement : 110 mm
Hauteur d'encastrement : 692 mm
Largeur d'encastrement : 307 mm
Profondeur intérieure : 76 mm
Bloc de bornes de mise à la terre : oui
Bloc de bornes de conducteur neutre : oui
Rail DIN : oui
Avec plaque de montage : non
Possibilité de montage : non
Exécution CEM : non
Couleur : blanc
Numéro RAL : 9016
Degré de protection (IP) : IP30
Avec serrure : oui
Type de fermeture : autre
Porte laissant passer le signal : non

Les petits tableaux de la série ComfortLine Compact encastrés sont conçus pour le montage encastré et dans les cloisons creuses. Ils se distinguent par de nombreuses caractéristiques techniques nouvelles et uniques. Un espacement de rangée de 125 mm permet une installation simple et efficace des appareils de montage en rangée. Grâce à la technique de verrouillage QMS, l'extension avec des champs de distribution et des ensembles combinés peut être réalisée selon les souhaits du client. Les boîtiers sont livrés avec un cadre de finition et une porte. Le design discret du cadre de finition permet une emprise murale de seulement 15 mm, et le nivellement intégré adapte le petit tableau à tout environnement. Grâce à la faible profondeur d'encastrement de 110 mm, les petits tableaux peuvent être facilement montés dans des cloisons creuses avec un simple revêtement. Un ensemble spécial pour cloisons creuses simplifie et accélère considérablement l'installation dans les cloisons creuses, transformant chaque petit tableau en tableau pour cloison creuse. Les boîtiers disposent de pré-formages en haut, en bas, sur les côtés et à l'arrière pour l'introduction des câbles. Le coulisseau d'introduction de câbles amovible fourni en série simplifie et accélère considérablement le câblage.
