ABB Socle standard

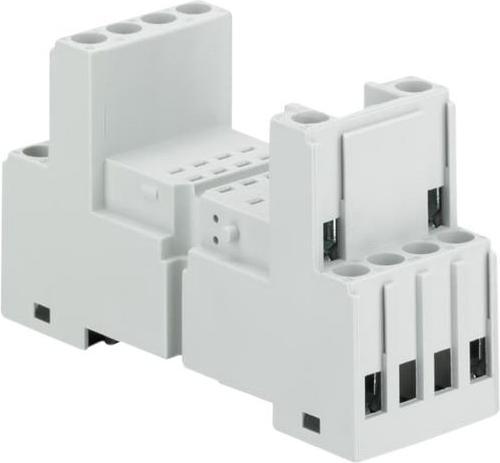

Prise standard ABB Stotz S&J CR-M3SS

Fabricant : ABB Stotz S&J
Désignation : Prise standard
Type : CR-M3SS
Type de connexion électrique : Connexion à vis
Type de montage : Rail DIN TH35
Avec bornes amovibles : Non
Complément fonctionnel possible : Non
Largeur : 27 mm
Hauteur : 42,5 mm
Profondeur : 82 mm

Prise standard ABB Stotz S&J CR-M3SS : détails supplémentaires

En tant qu'interface, les relais d'interface connectent le niveau de contrôle électronique, par exemple, un PLC, avec le niveau des capteurs/actionneurs. Ils prennent en charge diverses fonctions : commutation de charges CC ou CA avec différents composants résistifs, inductifs et capacitifs, commutation dans la plage de tension de quelques mV à 250 V, commutation dans la plage de courant de quelques mA à 12 A, amplification de signaux de contrôle faibles, séparation de potentiel entre les circuits de contrôle et de charge ainsi que multiplication des signaux. La série CR-M propose 13 tensions de bobine différentes avec 2 à 4 contacts change-over. Un bouton de test intégré pour le fonctionnement manuel et le verrouillage des contacts de sortie, ainsi que des variantes de relais avec ou sans LED intégrée, peuvent être sélectionnés. Deux variantes de base sont proposées : prise standard et prise logique. Des modules fonctionnels enfichables tels que la protection contre l'inversion de polarité, la diode de roue libre, les éléments RC ou la protection contre les surtensions étendent les domaines d'application des relais miniatures enfichables.
