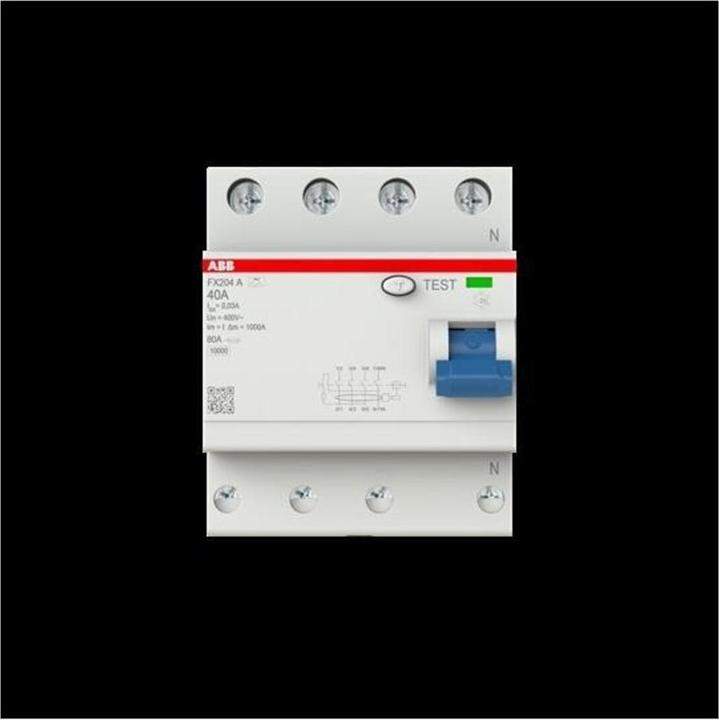

ABB FX204A-40/0,03

ABB Stotz S&J Disjoncteur différentiel FX204 A-40/0.03

Fabricant : ABB Stotz S&J
Désignation : Disjoncteur différentiel type A, 40A, 30mA
Type : FX204 A-40/0.03
Nombre de pôles : 4
Tension nominale : 230 V
Courant nominal : 40 A
Courant de défaut nominal : 0,03 A
Tension d'isolement nominale Ui : 500 V
Résistance aux surtensions Uimp : 4 kV
Puissance dissipée : 9,6 W
Type de montage : Rail DIN
Type de courant de défaut : A
Type sélectif : non
Type à retardement : non
Type de tension : AC
Avec dispositif de verrouillage : non
Fréquence : 50 Hz
Équipements supplémentaires possibles : non
Degré de protection (IP) : IP40
Largeur en unités de division : 4
Profondeur d'installation : 69 mm
Température ambiante en fonctionnement : -25..55 °C
Degré de pollution : 2
Protection contre les explosions : non

Les disjoncteurs différentiels (RCCB) offrent une protection des personnes et des biens ainsi qu'une protection contre les incendies d'origine électrique conformément à la norme DIN VDE 0100-410 et DIN VDE 0100-530. Les disjoncteurs de la série FX200 garantissent une protection contre les courants alternatifs sinusoïdaux et les courants pulsés avec une composante de courant continu lisse de défaut allant jusqu'à 6 mA à la terre. Ils assurent également une protection contre les défauts (protection en cas de contact indirect) et une protection supplémentaire (avec I?n = 30 mA). Ils répondent aux normes de produit IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30). Leurs bornes de connexion brevetées avec technologie Push-In garantissent un contact et une manipulation simples et sûrs. À la borne à vis supérieure côté entrée, des conducteurs jusqu'à 25 mm² peuvent être connectés. Côté sortie, les barres de phase PSX peuvent être utilisées pour le câblage croisé. Pour un éventuel re-câblage, des sections de conducteurs allant jusqu'à 10 mm² peuvent être directement connectées à la borne à vis supplémentaire inférieure, classée IP20. De nombreuses certifications rendent le FX200 adapté à une utilisation dans des applications domestiques et commerciales.
