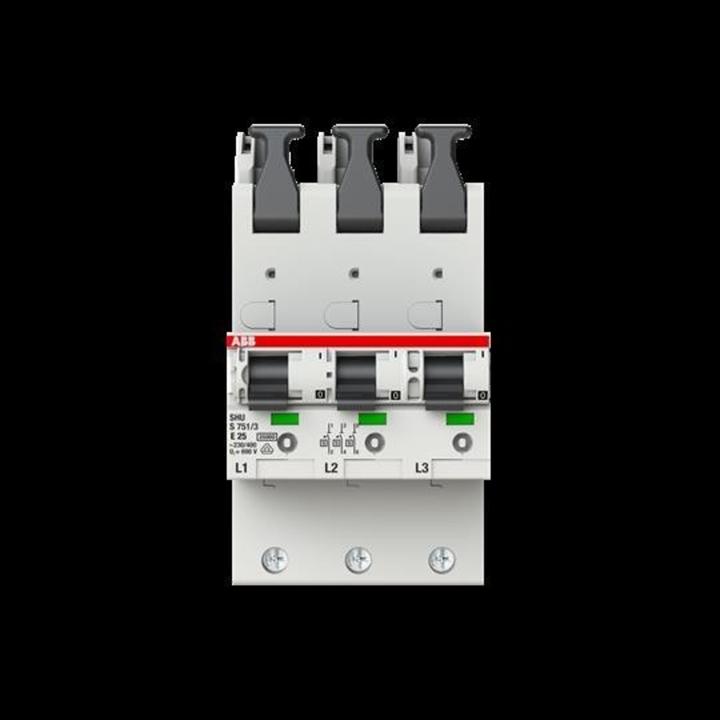

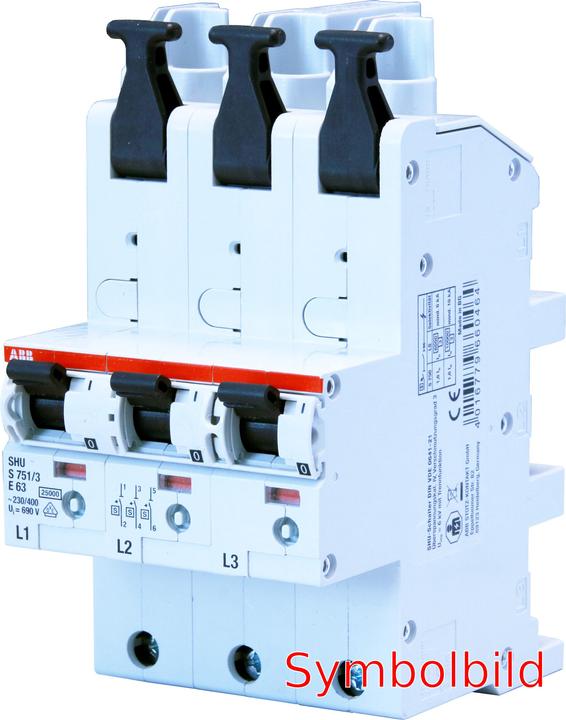

ABB Stotz S&J Disjoncteur principal S751/3-E25

Fabricant : ABB Stotz S&J
Désignation : Disjoncteur principal avec adaptateur de rail
Type : S751/3-E25
Caractéristique de déclenchement : E
Nombre de pôles : 3
Courant nominal : 25 A
Tension nominale : 400 V
Tension d'isolement nominale Ui : 690 V
Capacité de coupure nominale : 25 kA
Neutre conducteur : non
Fréquence : 50 Hz
Catégorie de surtension : 4
Degré de pollution : 3
Résistance aux chocs de tension nominale : 6 kV
Type de montage : Rail DIN
Degré de protection (IP) : IP40
Taille de construction (selon DIN 43880) : 6

Les disjoncteurs principaux sélectifs de la série S750 sont certifiés selon la norme DIN VDE 0641-21 en tant que disjoncteurs de protection de ligne principale (SHU) indépendants de la tension, faciles à utiliser par des non-spécialistes et conçus pour la plus haute catégorie de surtension. Leur domaine d'application est varié : en tant que dispositif de séparation au niveau du compteur conformément aux règlements des opérateurs de réseau, ainsi que dans toutes les distributions basse tension pour protéger les circuits de distribution et comme dispositif de déconnexion avec fonction de séparation.

Il convient de souligner les propriétés de sélectivité particulières garantissant une haute disponibilité des installations. La série S750 est prévue pour un montage direct sur un système de barres collectrices à 4 ou 5 pôles de 40 mm (12 mm x 5/10 mm). Indépendamment du courant nominal du S750, il est possible d'alimenter directement le système de barres collectrices via la borne inférieure avec des conducteurs allant jusqu'à 50 mm² et un maximum de 100 A. Les appareils de la famille S750 comprennent une possibilité de verrouillage intégrée, permettant le blocage simultané des 3 pôles d'une alimentation triphasée. Le verrou intégré se verrouille en position marche ou arrêt et peut être sécurisé en outre avec un cadenas, un plomb de fil ou un collier de serrage.
