ABB Contacteur

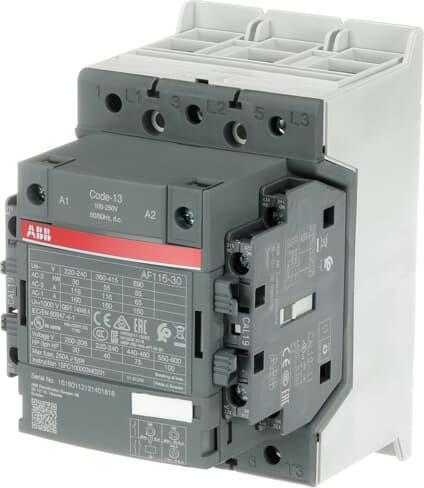

ABB Stotz S&J Contacteur AF116-30-22-13
Fabricant : ABB Stotz S&J
Désignation : Contacteur 100-250V AC/DC
Type : AF116-30-22-13
Tension de commande nominale Us à AC 50 Hz : 100..250 V
Tension de commande nominale Us à AC 60 Hz : 100..250 V
Tension de commande nominale Us à DC : 100..250 V
Type de tension pour l'activation : AC/DC
Courant de service nominal Ie à AC-1, 400 V : 160 A
Courant de service nominal Ie à AC-3, 400 V : 116 A
Puissance de service nominale à AC-3, 400 V : 55 kW
Puissance de service nominale NEMA : 29,828 kW
Convient pour montage en série : non
Nombre de contacts auxiliaires en tant que fermants : 2
Nombre de contacts auxiliaires en tant qu'ouvrants : 2
Type de connexion du circuit principal : connexion à vis
Nombre de contacts fermants en tant que contacts principaux : 3

ABB Stotz S&J Contacteur AF116-30-22-13 : détails supplémentaires
Les contacteurs AF116 à AF750 de 55 à 400 kW AC-3 (400 V) représentent la série compacte avec commande AC/DC et des plages de tension de bobine très larges. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC - sans éléments d'extinction supplémentaires requis. Cela les rend utilisables dans le monde entier avec peu de variations. Les modèles AF116 à AF370 sont également disponibles en versions pouvant être pilotées directement par un automate, à partir de l'AF400, une entrée automate est standard. Les contacteurs AF commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Des accessoires montables comprennent jusqu'à 2 interrupteurs auxiliaires bipolaires montés à droite et à gauche. Tous les contacts ouvrants auxiliaires sont réalisés en tant que contacts miroir selon IEC60947-5-1 Annexe L. D'autres accessoires tels que des couvercles de bornes, des aides au câblage ainsi que des éléments de verrouillage complètent la gamme.
EAN : 7320500476307.
