ABB Compteur à transformateur de mesure

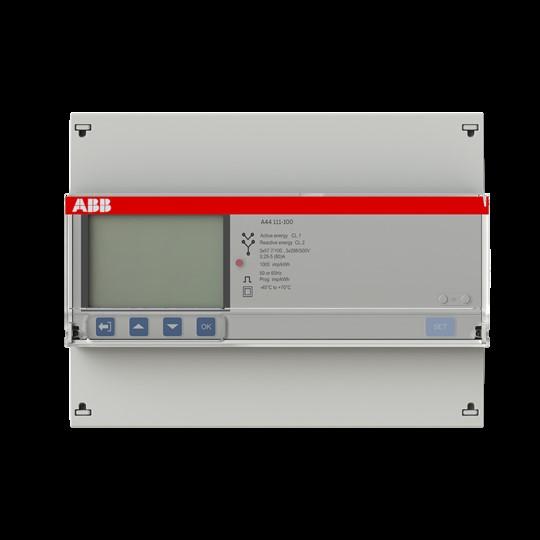

ABB Stotz S&J Compteur de transformation A44 111-100

Fabricant : ABB Stotz S&J
Désignation : Compteur de transformation
Type : A44 111-100
Type de compteur : électronique
Courant nominal (In) : 1 A
Courant maximal (Imax) : 6 A
Tension nominale (Un) N-L : 57,7..288 V
Tension nominale (Un) L-L : 100..500 V
Fréquence : 50..60 Hz
Classe de précision : B
Polarité : Quatre fils
Exécution : Compteur de transformation
Type d'énergie : Puissance active
Convient pour : Prise
Exécution tarifaire : Monotarif
Type de mesure de charge : non
Blocage de retour : oui
Calibré : oui
Homologation : Directive sur les instruments de mesure
Sortie d'impulsions : électrique
Type d'impulsion : S0
Taux d'impulsions : 1..999999 Imp/kWh (kvarh)
Type d'affichage : numérique
Type de montage : REG
Largeur en unités de division : 7
Largeur : 123 mm
Profondeur : 65 mm
Hauteur : 97 mm
Type d'interface : autre
Signature EDL40 : non
Avec code de verrouillage : non
Nombre de chiffres : 7
Degré de protection (IP) : IP20
Degré de protection (NEMA) : autre

Compteur triphasé pour mesurer un réseau triphasé à trois ou quatre fils via une connexion de transformateur CTVT (rapport de transformation pour le courant et la tension configurable) jusqu'à un maximum de 6 A. Les valeurs suivantes sont affichées sur un écran blanc rétroéclairé avec jusqu'à 7 chiffres : énergie active (classe 1), puissances, courants, tensions (L-L, L-N), fréquence et facteur de puissance, tant par phase que total. La communication peut se faire via l'interface infrarouge pour connecter un module KNX. Le compteur d'énergie dispose d'une sortie qui peut être utilisée soit comme sortie d'impulsions pour la mesure de l'énergie active, soit comme sortie d'alarme. Jusqu'à 25 valeurs d'alarme (seuils avec délai) peuvent y être configurées. Le compteur est calibré selon la MID et homologué conformément à la norme IEC. La largeur d'installation est de 7 modules DIN.
