3M 315 Connecteurs

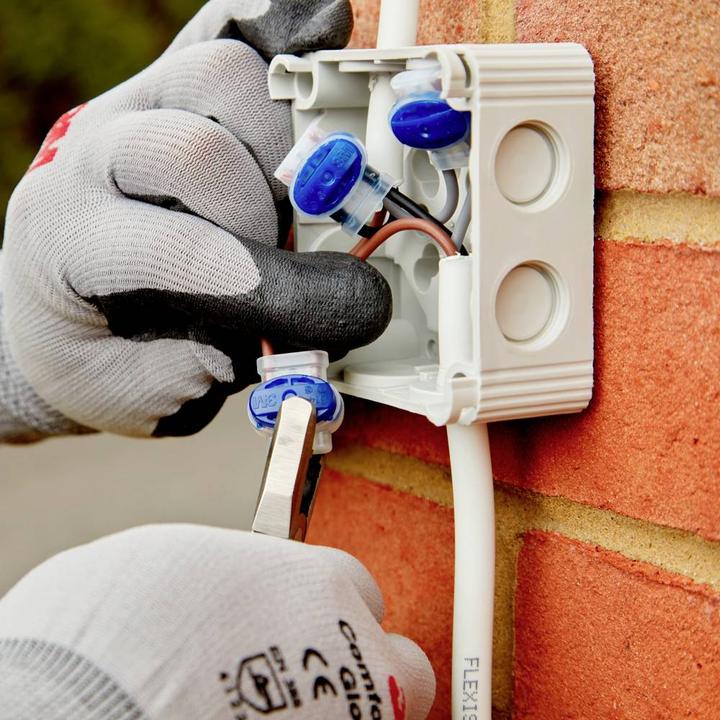

Le connecteur 3M Scotchlok est conçu pour relier des câbles à un ou plusieurs conducteurs dans le domaine de la technique de câblage d'installation. Avec une section transversale de 0,5 à 1,5 millimètre carré, il permet une connexion continue même avec des fils non coupés. Le connecteur Scotchlok noir résiste à une tension maximale de 30 volts et à une température limite de 105 °C. Il peut être utilisé dans les domaines du contrôle, de la mesure et de la régulation, ainsi que dans la construction électrique et de tableaux de bord de véhicules. Son fonctionnement repose sur le principe de l'élément en U : les fils à connecter sont insérés dans le connecteur sans qu'il soit nécessaire de retirer leur isolation au préalable. Grâce à une pression douce avec la pince Scotchlok, les éléments en U retirent l'isolation des conducteurs, augmentant ainsi la surface de contact et établissant le contact avec le conducteur. L'élément en U à ressort saisit les conducteurs individuels et assure une connexion mécaniquement solide, résistante aux vibrations, électriquement fiable et durable. Le connecteur a été testé dans la salle d'essai haute tension de 3M Deutschland GmbH selon les normes VDE 0606, 0607, 0303, 0470 et IEC23F, et a satisfait à toutes les conditions. Tous les connecteurs Scotchlok sont listés UL et CSA.
