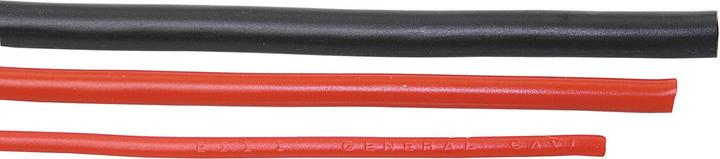

Compass Câbles électriques

Couleur : rouge
Ø en mm : 2,5
Longueur en m : 10

Câble monoconducteur H07VK avec isolation en PVC résistant à l'eau de mer conforme à la norme VDE 0281 partie 3. Tension nominale 450/750V. PVC auto-extinguible selon VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (conforme à DIN VDE 0472 partie 804 type d'essai B). Plage de température -40°C à +70°C. Cuivre, nu, finement toronné classe 5.

Comment déterminer la section de câble optimale ? Pour minimiser la perte de tension et le réchauffement du câble, il est nécessaire de calculer la section requise. Pour cela, il faut connaître la conductivité du cuivre (56) et la perte de tension maximale autorisée. Celle-ci est indiquée pour les lanternes de position à 5 % de la tension du réseau (5 % de 12V = 0,6V) et 7 % pour d'autres consommateurs (7 % de 12V = 0,84V). De plus, il faut connaître l'intensité de courant utilisée par le consommateur en ampères (Watt / tension du réseau).

Formule : Section = 2 x longueur de câble x intensité (A) / 56 x perte de tension. Pour une lanterne de position de 25W / 12V avec une longueur de câble de 12m, on obtient donc l'équation suivante : 2 x longueur de câble (12) x 2,1A (Watt / Volt) / 56 x 0,6V (5 % de la tension du réseau).
