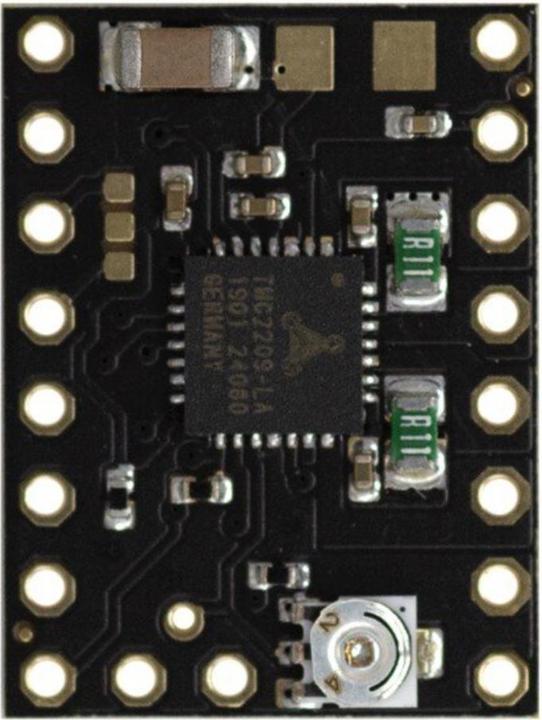

Watterott SilentStepStick TMC2209 V2 non soudé

Le SilentStepStick TMC2209 V2 non soudé de Watterott est un pilote de moteur pas à pas basé sur le Trinamic TMC2209. Avec ce nouveau pilote SilentStepStick, le niveau sonore lors de l'utilisation de moteurs pas à pas est considérablement amélioré. Le pilote de moteur pas à pas TMC2209 est conçu pour un courant continu allant jusqu'à 1,7 A (RMS) et 2,8 A en pointe. Pour profiter de ces performances, un dissipateur de chaleur doit être installé, celui-ci n'étant pas inclus dans la livraison. Les pilotes prennent également en charge le micro-pas (interpolation allant jusqu'à 256 micro-pas), permettant d'obtenir des mouvements très fins et sans vibrations.

Accessoires recommandés :

• Protection SilentStepStick pour pilotes de moteur pas à pas
• Dissipateur de chaleur SilentStepStick de 14,5 x 15 x 13 mm
• Dissipateur de chaleur SilentStepStick de 9 x 9 x 12 mm

Caractéristiques du SilentStepStick TMC2209 :

• Parfait pour piloter les axes linéaires X, Y et Z ainsi que les extrudeurs des imprimantes 3D
• Configuration facile via les broches CFG ou l'interface UART
• Mode StealthChop2 pour un fonctionnement très silencieux (réglage par défaut)
• Mode SpreadCycle pour une grande dynamique et un couple élevé (activable via UART, OTP, broche CFG)
• CoolStep ajustement automatique du courant
• StallGuard4 détection de charge moteur sans capteur (adapté pour le homing sans capteur)
• Compatible matériel avec les pilotes StepStick, Pololu A4988 et DRV8825
• Adapté pour un courant de pointe allant jusqu'à 2,8 A
• Interface Step/Dir avec fonction de micro-pas (interpolation allant jusqu'à 256 micro-pas)

Détails techniques :

• Type : SilentStepStick TMC2209 V2
• Fabricant de la carte : Watterott
• Fabricant du pilote TMC2209 : Trinamic
• Tension moteur (VM) : 5,5 à 28 V DC
• Tension logique (VIO) : 3 à 5 V
• Courant RMS (courant continu avec dissipateur) : 1,7 A
• Courant de pointe (temporaire) : 2,8 A
• Rsense : 110 mOhm
• RDSon : 0,2 Ohm
• Fonctions :
• Réduction de courant en veille : Oui
• StealthChop : Oui
• SpreadCycle : Oui
• CoolStep : Oui
• StallGuard : Oui
• Dimensions : 25 × 15 × 3 mm
• Poids : 4 g

Contenu de la livraison :

• 1x SilentStepStick TMC2209 V2 (dissipateur non inclus)
• 2x connecteurs 1x8P.
