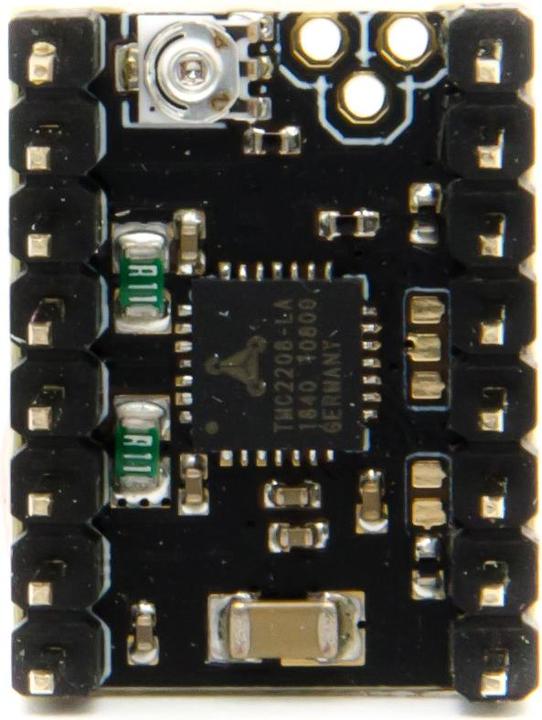

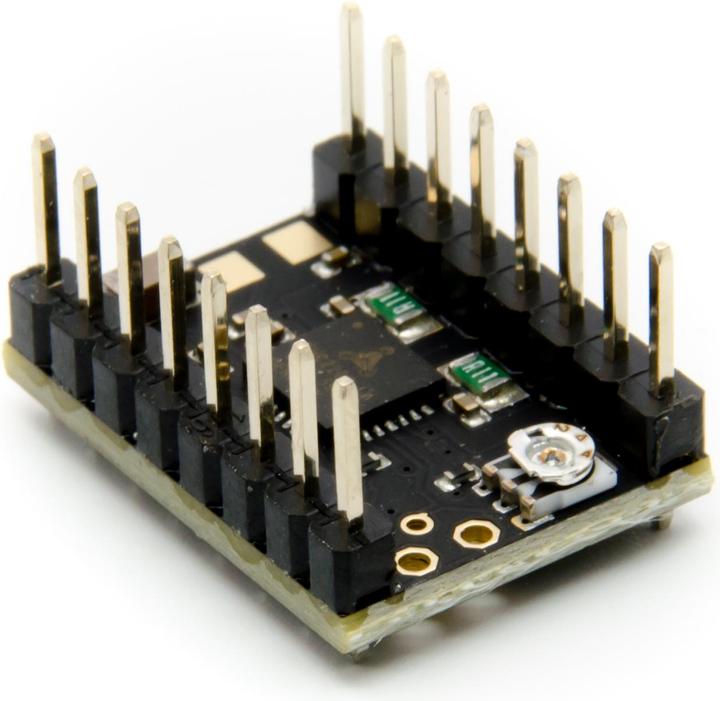

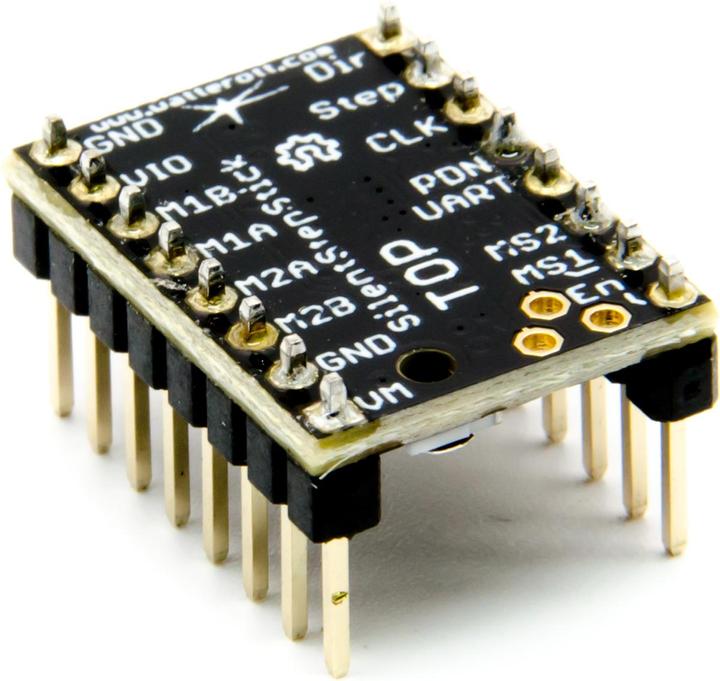

Watterott SilentStepStick TMC2208

Le SilentStepStick TMC2208 de Watterott est un driver de moteur pas à pas basé sur le Trinamic TMC2208. Avec ce nouveau driver SilentStepStick, le niveau de bruit lors de l'utilisation de moteurs pas à pas est considérablement amélioré. Le driver TMC2208 est conçu pour un courant continu allant jusqu'à 1,2 A (RMS) et 2 A en pic. Pour tirer parti de ces performances, vous devez également installer un dissipateur de chaleur, qui n'est pas inclus dans la livraison. Les drivers prennent également en charge le micro-pas (interpolation allant jusqu'à 256 micro-pas), ce qui permet d'obtenir des mouvements très fins et sans vibrations.

Le driver est adapté à la carte RAMPS 1.4 ou au bouclier Arduino CNC et peut être utilisé avec des imprimantes 3D ainsi que de petites fraiseuses CNC. Vous pouvez également l'utiliser pour d'autres projets mécaniques Arduino où vous souhaitez contrôler des moteurs pas à pas.

Accessoires recommandés :

• Dissipateur de chaleur SilentStepStick 14,5 x 15 x 13 mm
• Dissipateur de chaleur SilentStepStick 9 x 9 x 12 mm

Caractéristiques du SilentStepStick TMC2208 :

• Parfait pour piloter les axes linéaires X, Y et Z des imprimantes 3D
• Configuration simple via les broches CFG ou l'interface UART
• Mode StealthChop2 pour un fonctionnement très silencieux (réglage par défaut)
• Mode SpreadCycle pour une grande dynamique et un couple élevé (activable via UART)
• Compatible matériel avec les drivers StepStick, Pololu A4988 et DRV8825
• Adapté pour des courants de pointe allant jusqu'à 2 A
• Interface Step/Dir avec fonction micro-pas (interpolation allant jusqu'à 256 micro-pas)

Détails techniques :

• Type : SilentStepStick TMC2208
• Fabricant de la carte : Watterott
• Fabricant du driver TMC2208 : Trinamic
• Tension du moteur (VM) : 5,5 à 36 V DC
• Tension logique (VIO) : 3 à 5 V
• Courant RMS (courant continu avec dissipateur) : 1,2 A
• Courant de pic (temporaire) : 2 A
• Rsense : 110 mOhm
• RDSon : 0,3 Ohm
• Fonctions :
• Réduction de courant en veille : Oui
• StealthChop : Oui
• SpreadCycle : Oui
• Dimensions : 25 × 15 × 3 mm
• Poids : 4 g

Contenu de la livraison :

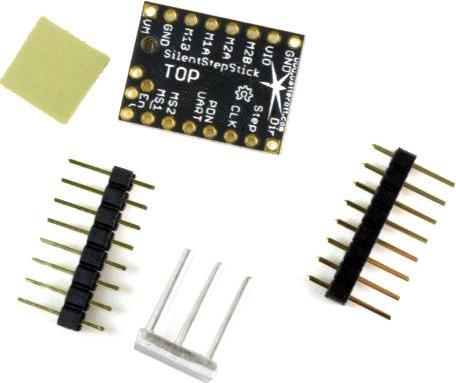

1 x SilentStepStick TMC2208 soudé (dissipateur de chaleur non inclus).
