Wago Coupleur de bus de terrain

Coupleur de champ EtherNet/IP
4ème génération
Le coupleur de champ EtherNet/IP ECODer 750-363 connecte le système modulaire WAGO-I/O au système de bus de terrain EtherNet/IP. Le coupleur de champ détecte les modules I/O insérés et crée une image de processus locale à partir de ceux-ci. Les deux interfaces Ethernet et le switch intégré permettent le câblage du bus de terrain en topologie linéaire. Des éléments d'infrastructure supplémentaires tels que des switches ou des hubs peuvent donc être évités. Les deux interfaces prennent en charge l'autonégociation et l'Auto-MDI(X). Grâce à un interrupteur DIP, le dernier octet de l'adresse IP ainsi que la méthode d'attribution de l'adresse IP (DHCP, BootP, fixe) peuvent être définis.

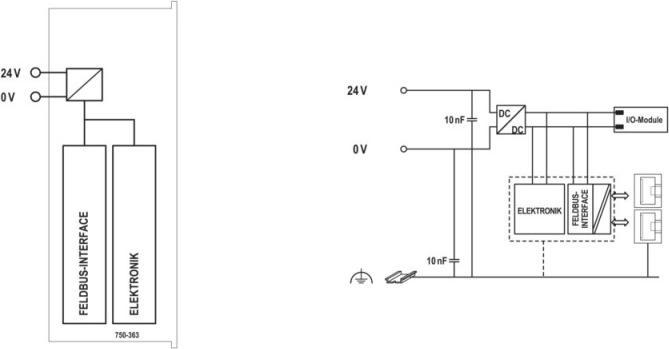

Le coupleur est adapté à la communication de bus de terrain dans des réseaux EtherNet/IP. De plus, une multitude de protocoles Ethernet standardisés sont pris en charge (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Un serveur web intégré offre des options de configuration et des informations sur l'état du coupleur. L'alimentation du système se fait directement au niveau du coupleur. L'alimentation de terrain est connectée via un module d'alimentation séparé.
