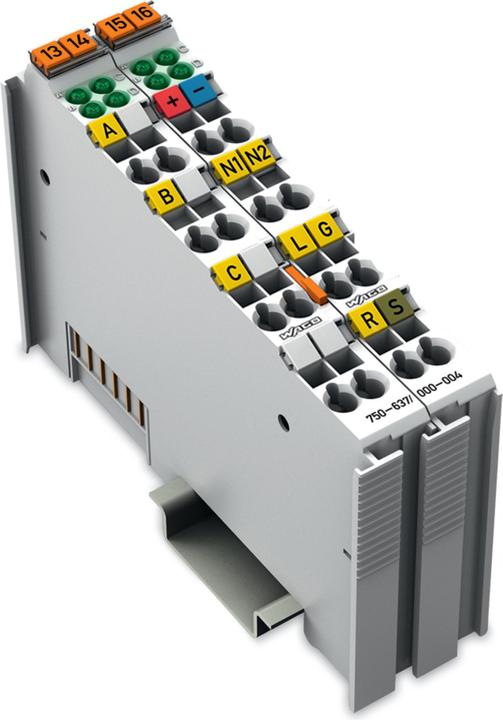

Wago Codeur incrémental pour API 750-637/000-004 24 V/DC (750-637/000-004)

Interface d'encodeur incrémental
DC 24 V
À sortie unique
32 bits
Sortie de came

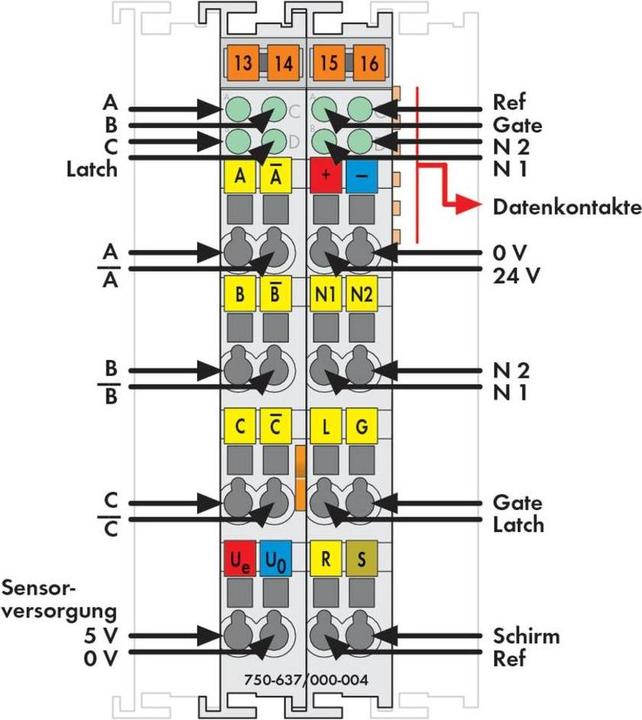

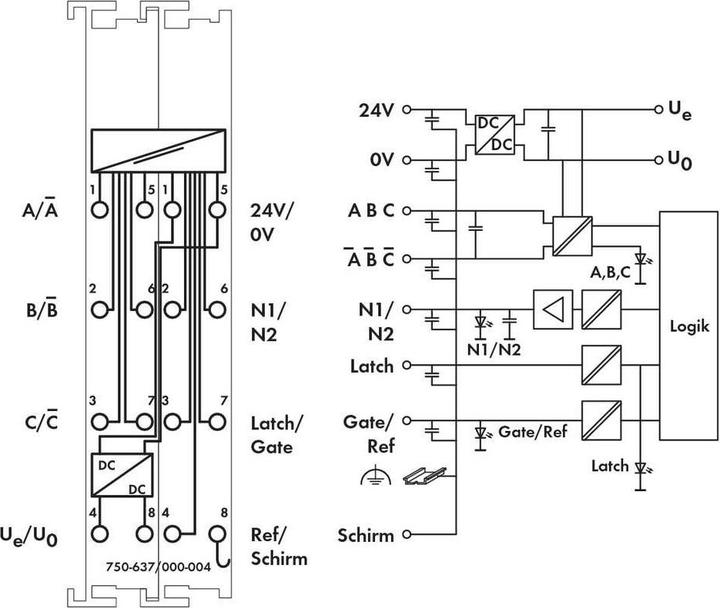

Le module fournit une interface pour divers encodeurs incrémentaux avec différentes connexions. Un compteur avec décodeur quadrature ainsi qu'un latch pour l'impulsion zéro peuvent être lus et activés par le contrôleur. Le contrôleur peut réinitialiser le compteur. Selon le mode de fonctionnement, lors d'un front montant à l'entrée C ou au latch, la valeur du compteur est transférée dans le registre de latch et le compteur est initialisé. La vitesse (incréments/ms) est automatiquement mesurée et peut être transférée au contrôleur en alternative à la valeur du latch. L'entrée Gate permet de verrouiller le compteur. L'entrée Ref peut être utilisée pour activer la fonction de marque zéro C. Par le biais des sorties de came (N1, N2), le module signale si la valeur du compteur se situe dans des fenêtres définies. Les plages de fenêtres peuvent être réglées individuellement. Pour l'alimentation, le module nécessite une tension de DC 24 V, à partir de laquelle l'alimentation du capteur (Ue, U0) est également dérivée. La connexion de blindage est directement reliée au rail de montage.
