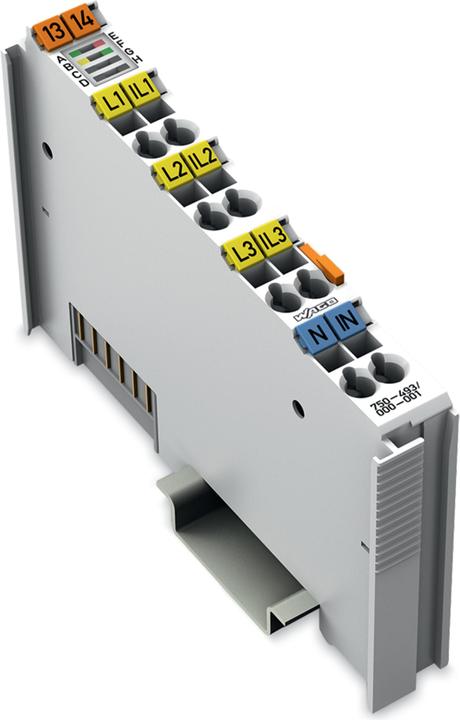

Wago 750-493/000-001

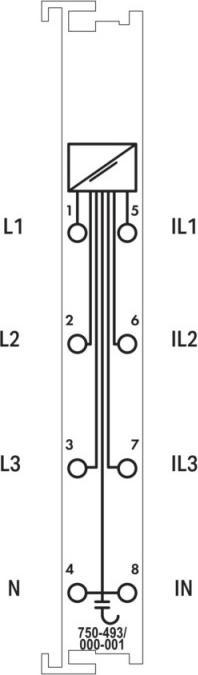

Mesure de puissance triphasée AC 480 V 5A. Le module de mesure de puissance triphasée permet de mesurer les données électriques d'un réseau d'alimentation triphasé. La tension est mesurée via la connexion du réseau aux bornes L1, L2, L3 et N. Le courant des trois phases est alimenté par des transformateurs de courant aux bornes IL1, IL2, IL3 et IN. Le prétraitement du module de mesure de puissance triphasée fournit des valeurs efficaces dans l'image de processus, sans nécessiter une grande puissance de calcul sur le contrôleur. À partir des valeurs efficaces pour les tensions (U) et les courants (I), le module de mesure de puissance triphasée calcule pour chaque phase la puissance active (P) et la consommation d'énergie (W). À partir de ces valeurs, il est par exemple facile de dériver la puissance apparente (S) et l'angle de déphasage (φ). Le module de mesure de puissance triphasée permet ainsi de réaliser une analyse approfondie du réseau via le bus de terrain. Sur la base des valeurs de tension, de courant, de consommation de puissance active et apparente, ainsi que de l'état de charge, l'opérateur de l'installation est en mesure de réguler de manière optimale l'alimentation d'un entraînement ou d'une machine et de protéger l'installation contre les dommages et les pannes.
