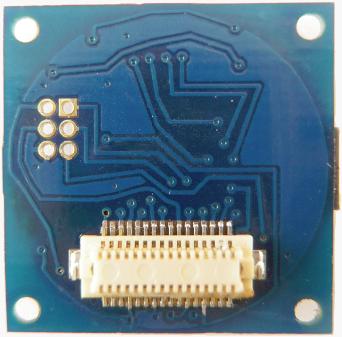

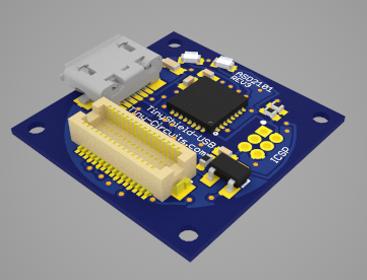

TinyCircuits TinyShield USB ICP

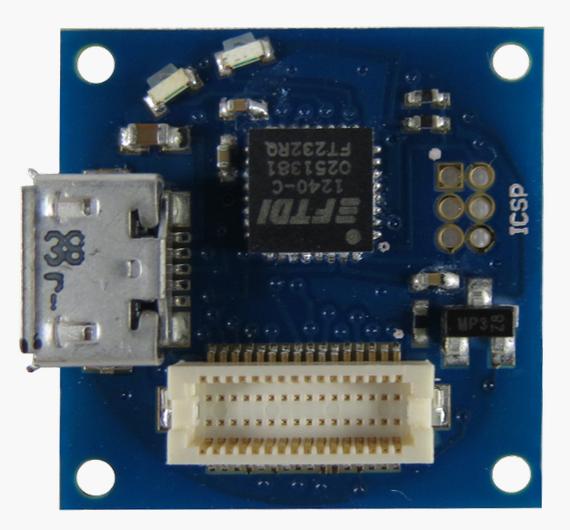

Le TinyShield USB & ICP ajoute un support USB pour le TinyDuino via un port micro-USB et utilise le très populaire convertisseur FTDI USB vers série, comme on le trouve dans la plupart des modèles Arduino standard. Avec cette carte, vous pouvez télécharger de nouveaux croquis sur votre TinyDuino via l'IDE Arduino et ajouter des fonctionnalités de communication USB à vos projets. Cette carte prend en charge des LED d'état RX et TX, vous permettant de visualiser le trafic série vers et depuis votre TinyDuino.

Cette carte utilise également la ligne DTR du FTDI-IC pour prendre en charge la fonction de réinitialisation automatique lors du téléchargement d'un nouveau croquis sur le processeur – vous n'avez plus besoin d'appuyer sur le bouton de réinitialisation pour réinitialiser votre TinyDuino.

Un connecteur de programmation en circuit (ICP) à 6 broches est également disponible sur cette carte (la tête de connexion n'est pas incluse par défaut), qui peut être utilisé pour programmer le microcontrôleur Atmel sur le TinyDuino à l'aide d'un programmateur externe. La taille et le brochage de ce connecteur correspondent à la nouvelle norme Atmel, et il peut être directement connecté à des programmateurs externes plus récents comme l'Atmel JTAGICE 3.
