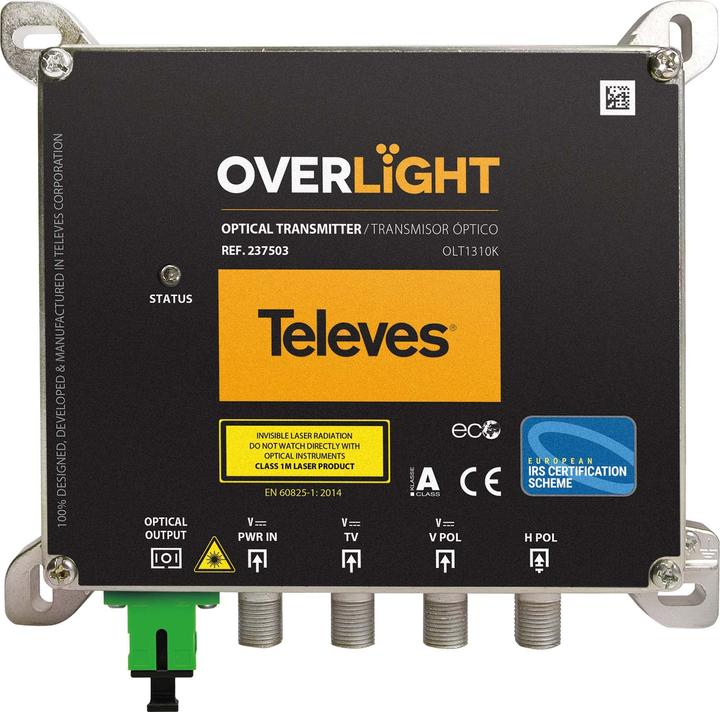

Televes TELE Émetteur optique

Émetteur optique CWDM spécialement conçu pour une installation en intérieur. Cet appareil reçoit un signal satellite d'un LNB HF WideBand et d'une bande terrestre, et le distribue via une sortie en fibre optique dans la fenêtre 1310nm avec une puissance optique de 10dBm à jusqu'à 64 utilisateurs. Grâce à la technologie optimisée et aux faibles pertes, le nombre d'amplificateurs nécessaires peut être réduit, ce qui facilite son utilisation dans des installations communautaires tout en préservant la qualité du signal tout au long du processus. Cet appareil fait partie du système Overlight, qui distribue des signaux satellites et terrestres via une seule fibre optique à plusieurs utilisateurs. Il peut également être amplifié.

Points forts

• Niveau de sortie élevé, idéal pour les installations communautaires avec jusqu'à 64 répartitions
• Faibles pertes
• Électronique optimisée
• Très compact en dimensions (137x126x45mm) et léger
• Pour une utilisation en intérieur
• Alimentation par une alimentation externe, via l'entrée d'alimentation (connecteur F)
• Design, qualité et fabrication 100% européens

Caractéristiques

• Connexion SC/APC pour composants optiques
• Connexion F pour entrée HF
• Boîtier en Zamak hautement blindé
• Fixation murale et sur mât
• Inclus : alimentation et câble adaptateur
• Indicateur d'état du signal LED

Spécifications techniques

• Entrée/Bande de fréquence - TERR
• Plage de fréquences - MHz 47 ... 694
• Niveau d'entrée - dBμV 83 ... 95
• Alimentation des entrées - Vdc 11,7 ... 17,7
• Max. courant de passage - mA 500
• Entrée/Bande de fréquence - V
• Plage de fréquences - MHz 290 ... 2340
• Niveau d'entrée - dBμV 70 ... 85
• Alimentation des entrées - Vdc 11,7 ... 17,7
• Max. courant de passage - mA 500
• Entrée/Bande de fréquence - H
• Plage de fréquences - MHz 290 ... 2340
• Niveau d'entrée - dBμV 70 ... 85
• Alimentation des entrées - Vdc --
• Max. courant de passage - mA --
• Max. courant de passage sur toutes les entrées - mA 720
• Impédance - Ω 75
• Laser - MQW-DFB non refroidi
• Longueur d'onde - nm 1310.
