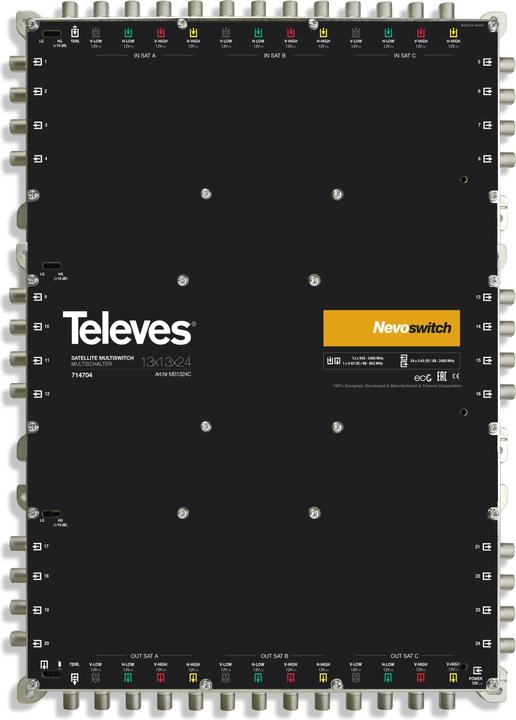

Televes Commutateur multiple

Multi-switch avec 13 entrées (1 terrestre et 12 SAT) et 24 sorties abonnées. Très flexible : peut être utilisé comme un commutateur simple ou en cascade grâce à des résistances de terminaison commutables.

Points forts

• Commutateur d'atténuation de 10 dB pour les abonnés (ON = LG / OFF = HG) pour le signal SAT
• Alimentation à distance via VL
• Pass-through DC entre les entrées et les sorties en cascade
• Compatible avec le canal inverse pour les systèmes CoaxData
• Qualité et design européens, 100 % fabriqué et testé chez Televes

Caractéristiques

• Design très compact
• Boîtier en fonte développé et fabriqué chez Televes
• Entrées et sorties en boucle codées par couleur
• Commutation entre commutateur en cascade et simple (des résistances de terminaison peuvent être ajoutées)
• Alimentation 12 V
• Faible consommation d'énergie, donc fonctionnement économique

Spécifications

• Nombre d'entrées : 13
• Nombre de sorties en cascade : 13
• Nombre de sorties abonnées : 24
• Plage de fréquence TERR MHz : 88 ... 862
• Plage de fréquence SAT MHz : 950 ... 2400
• Niveau d'entrée TERR dBμV : 90
• Niveau d'entrée SAT dBμV : 112
• Atténuation passante TERR dB : 6
• Atténuation passante SAT dB : 6 ... 15
• Atténuation abonnée 1...8 TERR dB : 4
• Atténuation abonnée 1...8 SAT dB : 3
• Atténuation abonnée 9...16 TERR dB : 6
• Atténuation abonnée 9...16 SAT dB : 6
• Atténuation abonnée 17...24 TERR dB : 8
• Atténuation abonnée 17...24 SAT dB : 10
• Découplage H/V dB : > 30
• Découplage TN dB : > 25
• Alimentation Vdc : 12
• Consommation de courant max. (PSU - LG) mA : 130
• Consommation de courant max. (PSU - HG) mA : 260
• Consommation de courant max. (STB) mA : 40
• Température de fonctionnement °C : -5 ... 45
• Indice de protection : 20.
