SparkFun Pilote de moteur - Dual TB6612FNG (1A)

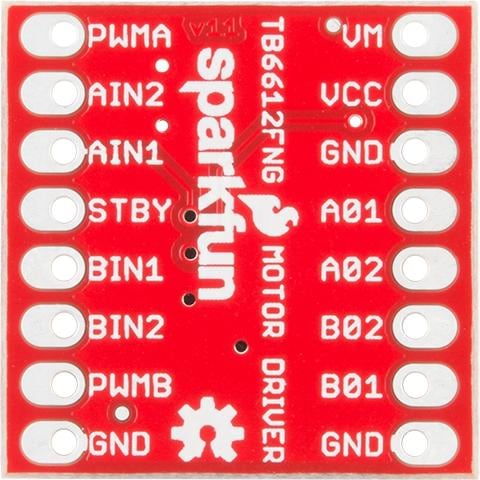

Le pilote de moteur TB6612FNG peut contrôler jusqu'à deux moteurs à courant continu avec un courant constant de 1,2A (3,2A en crête). Deux signaux d'entrée (IN1 et IN2) peuvent être utilisés pour contrôler le moteur dans l'un des quatre modes de fonctionnement : horaire, antihoraire, freinage court et arrêt. Les deux sorties de moteur (A et B) peuvent être contrôlées séparément, et la vitesse de chaque moteur est gérée via un signal d'entrée PWM avec une fréquence allant jusqu'à 100kHz. La broche STBY doit être mise à un niveau haut pour sortir le moteur du mode veille. La tension d'alimentation logique (VCC) peut varier de 2,7 à 5,5VDC, tandis que l'alimentation du moteur (VM) est limitée à une tension maximale de 15VDC. Le courant de sortie est évalué jusqu'à 1,2A par canal (ou jusqu'à 3,2A pour une courte impulsion unique). Ce circuit imprimé compact est livré avec tous les composants installés comme montré. Des condensateurs de découplage sont inclus sur les deux lignes d'alimentation. Toutes les broches du TB6612FNG sont accessibles via deux connecteurs à espacement de 0,1", disposés de manière à ce que les broches d'entrée soient d'un côté et les broches de sortie de l'autre.

Caractéristiques :

• Tension d'alimentation : VM = 15V max ; VCC = 2,7-5,5V
• Courant de sortie : Iout = 1,2A (moyenne) / 3,2A (crête)
• Contrôle en veille pour économiser de l'énergie
• Modes de contrôle du moteur : horaire / antihoraire / freinage court / arrêt
• Circuit de protection thermique intégré et circuit de détection de basse tension
• Toutes les broches du TB6612FNG accessibles via des broches espacées de 0,1"
• Condensateurs de filtrage sur les deux lignes d'alimentation.
