SparkFun Hx711

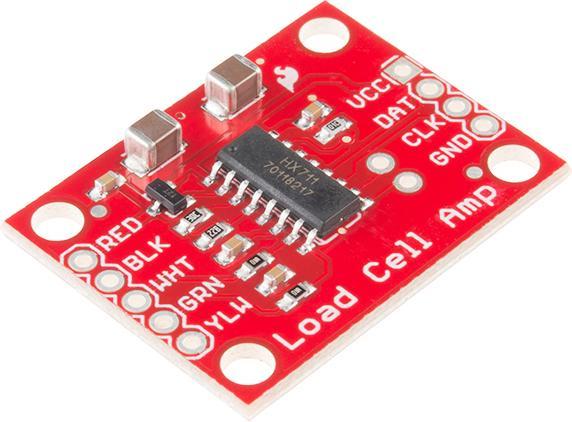

L'amplificateur de cellule de charge SparkFun est une petite carte de développement pour le circuit intégré HX711, qui vous permet de lire facilement les cellules de charge pour la mesure de poids. En connectant l'amplificateur à votre microcontrôleur, vous pouvez lire les variations de résistance de la cellule de charge et obtenir des mesures de poids très précises avec un peu de calibration. Cela peut être utile pour créer votre propre balance industrielle, contrôle de processus ou simple détection de présence.

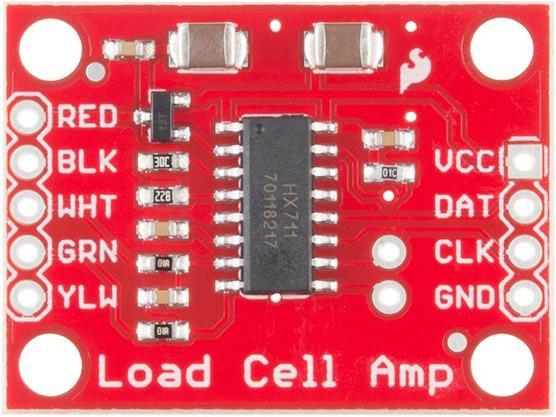

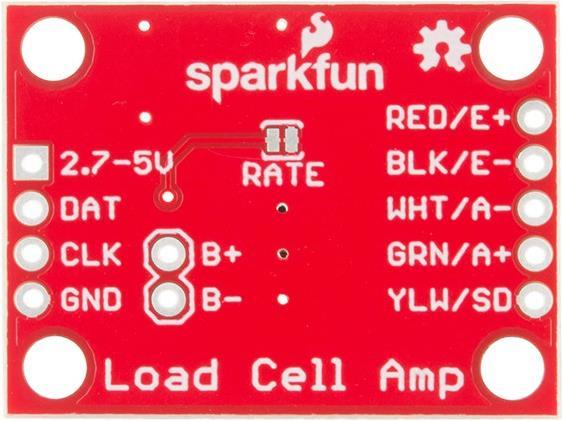

Le HX711 utilise une interface à deux fils (Clock et Data) pour la communication. Les broches GPIO de chaque microcontrôleur devraient fonctionner, et de nombreuses bibliothèques ont été écrites pour faciliter la lecture des données du HX711. Les cellules de charge utilisent un pont de Wheatstone à quatre fils pour se connecter au HX711. Ces fils sont généralement disponibles en rouge, noir, blanc, vert et jaune. Chaque couleur correspond à la codification couleur conventionnelle des cellules de charge : Rouge (Excitation+ ou VCC), Noir (Excitation- ou GND), Blanc (Amplificateur+, Signal+ ou Sortie+), Vert (A-, S- ou O-), Jaune (Blindage). La broche jaune sert d'entrée optionnelle, qui n'est pas connectée au DMS, mais utilisée pour la mise à la terre et le blindage contre les interférences électromagnétiques externes. Veuillez noter que certaines cellules de charge peuvent présenter de légères variations dans la codification des couleurs.
