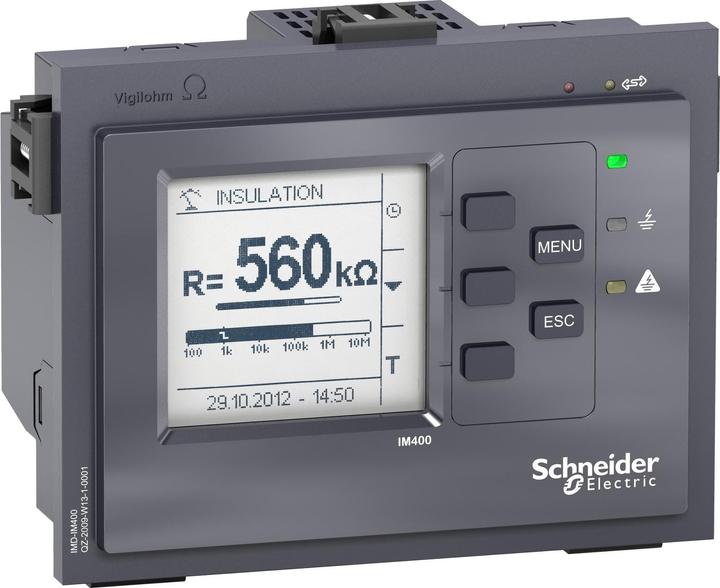

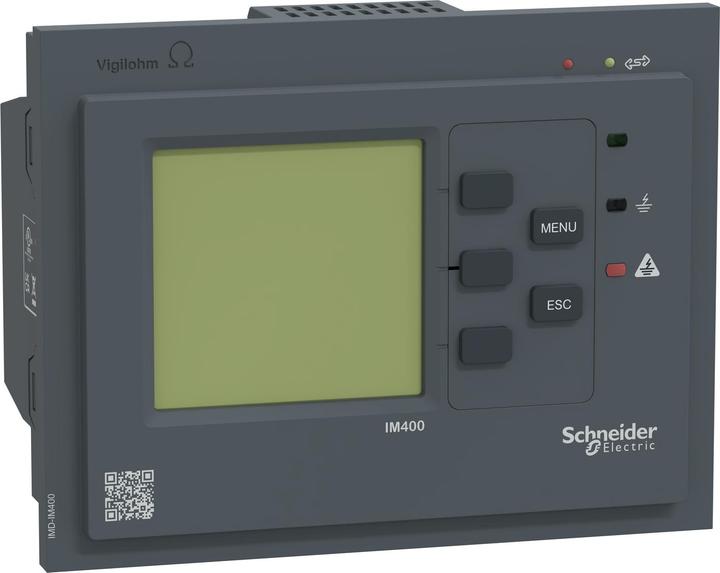

Schneider Electric VIGILOHM IM400 110, 440V AC IMD-IM400

Cet appareil fait partie de la série Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes IT) conformément aux normes d'installation et de produit. Selon ces normes, il est recommandé d'équiper vos systèmes d'appareils de surveillance d'isolement (IMD). Cet appareil est destiné à la surveillance de systèmes AC, DC et ACDC importants et perturbés. Il mesure la résistance d'isolement du réseau en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration est ajustée en fonction de l'installation. Les réglages se font sur le devant de l'appareil, via l'écran HMI ou par le port de communication. Les réglages concernent le type de réseau, les seuils d'alarme et de préalarme, le délai d'alarme de 0 à 7200 secondes et d'autres options disponibles. Il surveille des réseaux jusqu'à 830 VAC lorsqu'il est connecté au neutre, 480 V lorsqu'il est connecté à la phase et 480 VDC, avec jusqu'à 500 microfarads. L'écran noir et blanc peut afficher la résistance d'isolement de 10 Ohms à 10 Mégaohms, la capacité et les défauts temporaires. L'autotest démarre automatiquement toutes les 5 heures et au besoin. Si la résistance d'isolement du système tombe en dessous du seuil réglé, c'est-à-dire en cas de court-circuit à la terre, une alarme est déclenchée via le relais de sortie IMD. Une fois qu'aucun défaut n'est détecté, l'alarme est désactivée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté par une source de 110 VAC à 440 VAC ou une source de 110 VDC à 440 VDC, toutes avec une tolérance de plus ou moins 15 %. Ce produit est monté en affleurement, par exemple dans une porte de tableau électrique. Le degré de protection à l'avant est IP5, à l'arrière IP20 et la surtension est de 300 V catégorie III. L'appareil de surveillance est équipé d'une interface de communication RS485 avec protocole Modbus.
