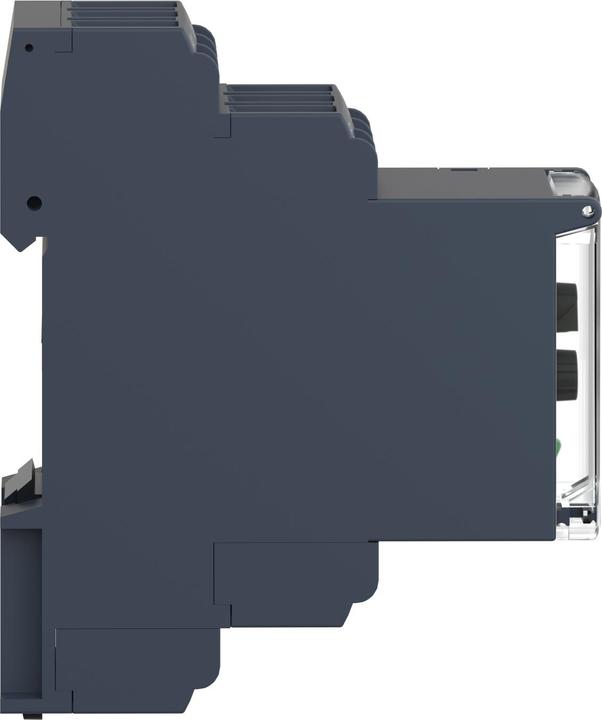

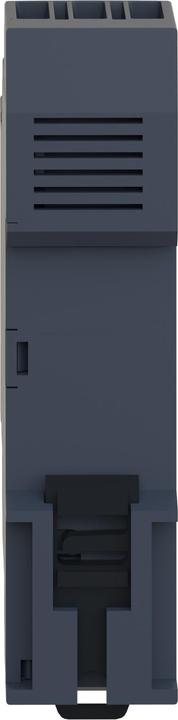

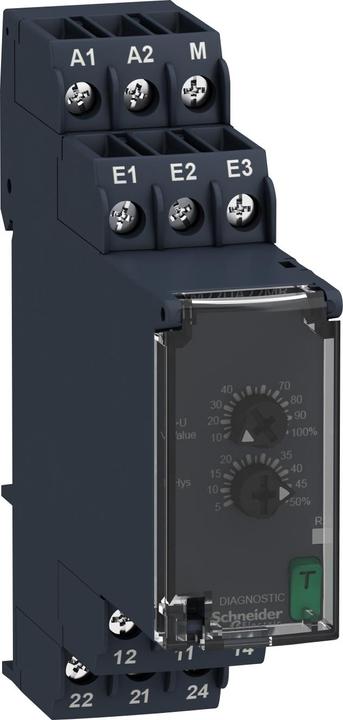

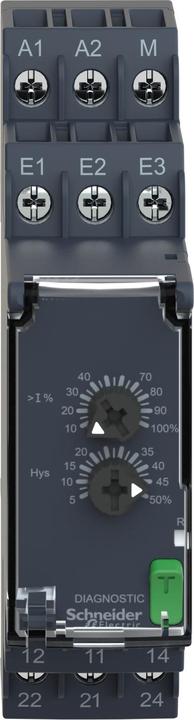

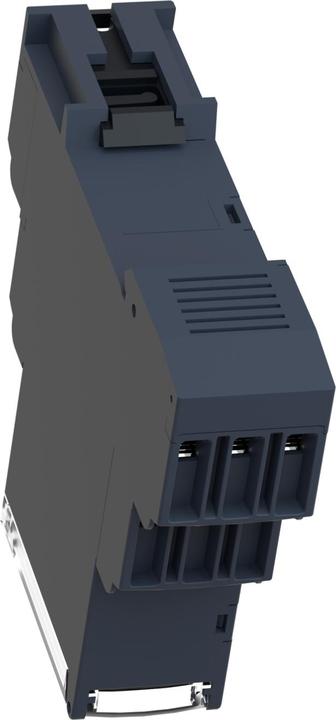

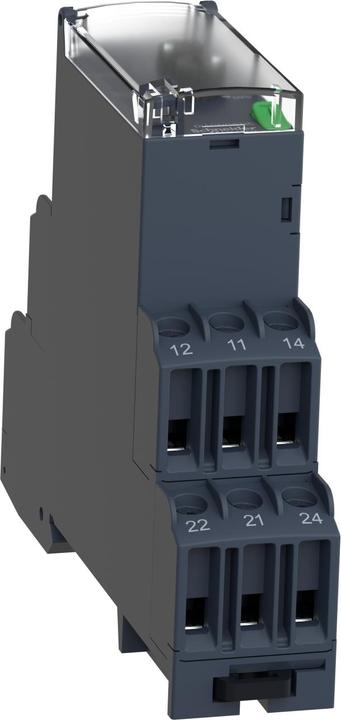

Schneider Electric Surveillance de surtension, 1-100 RM22UA22MR

Contrôle de l'harmonie. Ce relais de surveillance de tension surveille un circuit de mesure pour détecter le dépassement de la valeur limite réglée (1-100 VAC/DC). Il dispose de deux contacts relais pouvant supporter jusqu'à 8 A. La valeur limite et l'hystérésis de commutation sont réglables. Les réglages se font via des éléments de commande à l'avant, qui peuvent être protégés contre les modifications par un couvercle transparent. Avec une flèche d'échelle éclairée, le réglage des potentiomètres est clairement visible même de loin. L'interrupteur de diagnostic à l'avant permet de désactiver les relais de sortie pour tester l'application globale. En fermant le couvercle transparent, l'interrupteur de diagnostic est automatiquement réinitialisé. L'alimentation à large tension (24-240 VAC/DC) permet une utilisation universelle. Deux LED indiquent l'état. La largeur du boîtier est de 22,5 mm et le montage se fait sur rail DIN. Le raccordement des fils s'effectue par des bornes à vis.
