Domaine : Acti 9
Série : iCT
Tension de bobine : 230 à 240 V AC
Courant nominal des contacts : 20 A
Tension nominale des contacts : 250 V AC
Nombre et position des contacts : 2 pôles
Configuration des contacts : 2 normalement ouverts
Puissance : 1,2 W
Type de connexion : Fixation par vis
Longueur : 18 mm
Largeur : 81 mm
Température de fonctionnement max. : +60 °C

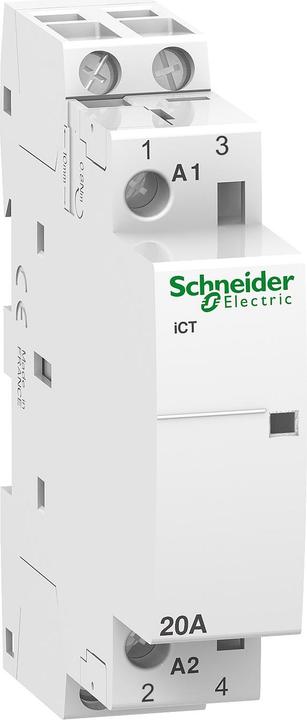

Les relais de protection Acti 9 iCT de Schneider Electric permettent le commutateur de puissance dans des charges monophasées à 3 phases. Les relais de la série TeSys GC sont sûrs, faciles à utiliser et simples à installer. Ces appareils, avec leurs dimensions compactes, conviennent à une large gamme d'applications.
Caractéristiques et avantages :
Quelle est la différence entre AC-7a et AC-7b lors du choix d'un relais iCT ? Ces catégories d'utilisation déterminent quelle charge les relais peuvent commuter : AC-7a est destiné aux charges légèrement inductives pour les appareils ménagers tels que les mélangeurs et les mixeurs, tandis qu'AC-7b est destiné aux charges de moteur pour les appareils ménagers tels que les ventilateurs et les aspirateurs centraux.
Des entretoises doivent-elles être montées entre les relais de la série iCT ? Lorsque plusieurs relais sont montés sur un rail DIN, des entretoises doivent être utilisées après chaque deuxième relais. La raison en est qu'avec plusieurs relais côte à côte, il peut y avoir un développement de chaleur très élevé, ce qui peut faire dépasser la température de fonctionnement des appareils. Les bobines elles-mêmes sont conçues à 100 % pour pouvoir être allumées 24 heures sur 24, et la chaleur doit être dissipée, d'où la nécessité d'une entretoise.
Fonctions d'automation | Module d'extension |
Numéro d'article | 9734478 |
Fabricant | Schneider Electric |
Catégorie | Automatisation |
Réf. du fabricant | A9C22722 |
Date de sortie | 24/9/2018 |
Type d'automatisation | Automatisation industrielle |
Fonctions d'automation | Module d'extension |
Champ d'application | Intérieur |
Type de fabricant | A9C22722 |
Type de fixation | Profilé chapeau |
Consommation d'énergie maximale du circuit | 2000 W |
Consommation d'énergie | 2000 W |
Alimentation | Fonctionnement sur secteur |
Pays d'origine | Chine |
Engagement des fabricants | RE100, SBTi |
Compensation du fabricant | Conformément à l'initiative RE100, le fabricant Schneider Electric compense l'intégralité de sa consommation énergétique réduisant ainsi l'empreinte carbone de ce produit. |
CO₂-Emission | |
Contribution climatique |
Contenu de la livraison | 1 |
Longueur | 43.50 mm |
Largeur | 68 mm |
Hauteur | 81 mm |
Longueur | 8.10 cm |
Largeur | 6.90 cm |
Hauteur | 1.60 cm |
Poids | 117 g |
