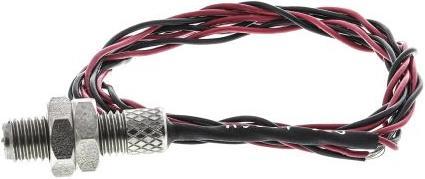

Rs Pro Capteur magnétique

Type de boîtier : cylindrique
Type de sortie : analogique
Plage de détection : 2,5 mm
Type de connexion : connexion par fil
Taille de filetage : 1/4-28 UNF-2A
Tension d'alimentation : 10 V
Matériau du boîtier : acier inoxydable
Dimensions : Ø 6,35 x 22 mm

La version robuste est équipée d'un connecteur MS3101A 10SL 2P. Capteur de mesure magnétique, analogique. Ces transducteurs avec sortie analogique sont disponibles en trois tailles : 1/4 pouce (standard), 3/8 pouce (fonctionnement à haute vitesse) et 5/8 pouce (version robuste). Ils offrent une solution économique là où une forme de signal alternée simple, adaptée au mouvement selon la partie polaire, est nécessaire. Ce sont des dispositifs passifs qui ne nécessitent pas d'alimentation externe. Ils produisent une tension de sortie en réponse aux variations de leur champ magnétique auto-induit, causées par la proximité de pièces métalliques ferreuses mobiles. Pour garantir leur robustesse, ils sont enveloppés d'acier et sont fournis avec deux écrous de fixation. La tension de sortie est valable pour une charge de 100 kΩ avec un espace d'air de 0,005 pouce à un fonctionnement de 20 kHz. Cela est assez proche du capteur qui se trouve à 0,13 mm d'un pignon de 38 mm de diamètre, comportant 30 dents et tournant à 13000 tr/min. Les valeurs de performance varient en fonction des autres conditions et dépendent de la composition des dents du pignon. Dans des conditions inhabituelles, elles doivent être déterminées expérimentalement, en tenant compte des points suivants : utilisez le capteur avec une charge à haute impédance et positionnez le capteur aussi près que possible des pièces mobiles, en tenant compte de la sécurité. Un jeu allant jusqu'à 2,5 mm est tout à fait normal. Dans un système d'engrenage, utilisez le capteur avec le pignon pour la vitesse la plus élevée.
