RF-Elements HG3-CC-S70 - 11,5 dBi - 5.18 - 6.4 GHz - 50 Ohm - 70° - 70° - Antenne cône

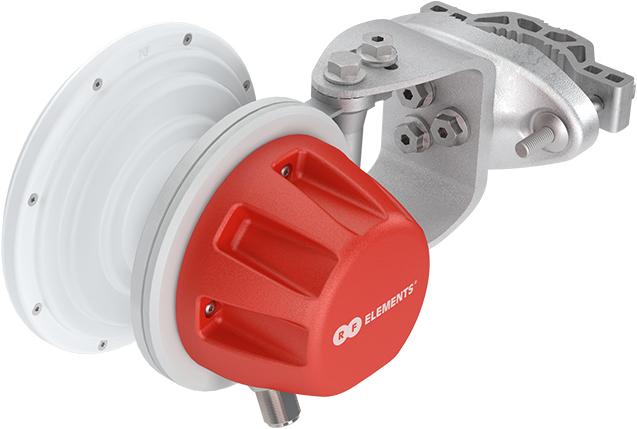

RF Elements HG3-CC-S70 - Antenne à cornet symétrique de classe porteuse Gen 2

Les antennes à cornet symétrique Gen2 offrent des performances RF uniques dans un boîtier compact. Ces antennes à cornet évolutives possèdent des faisceaux principaux symétriques avec une largeur de faisceau identique en vertical et en horizontal. Des lobes secondaires exceptionnellement petits assurent une remarquable suppression des interférences. Les antennes HG3-CC Gen2 sont idéales pour couvrir des zones avec des clients proches du site d'installation, où des problèmes de zones nulles peuvent survenir. Grâce à leurs motifs de rayonnement uniques et à leur taille compacte, elles permettent la création de clusters AP à haute densité et de co-localisation radio.

Les antennes à cornet symétrique Gen2 offrent de nombreuses améliorations en termes de performances RF et de design, notamment un boîtier visuellement plus léger et un support considérablement amélioré. Les radômes sont fabriqués à partir de matériaux plus résistants et toutes les antennes HG3-CC Gen2 n'utilisent que deux tailles de radôme. L'antenne HG3-CC Gen2 est équipée de prises N.

Caractéristiques techniques

• Connexion radio : 2x prises N
• Type d'antenne : Cornet
• Matériaux : Polycarbonate résistant aux UV, Polypropylène, Aluminium, Zinc, Acier inoxydable
• Classe de protection : IP55
• Diamètre de montage sur mât : 30-90 mm
• Température : -30°C à +55°C
• Résistance au vent : 160 km/h
• Charge de vent : 22 N à 160 km/h
• Inclinaison mécanique : +/-25°
• Poids : 1,8 kg
• Dimensions de l'emballage de vente : 30,5 x 23,9 x 18,3 cm

Performance

• Plage de fréquence : 5180 - 6400 MHz
• Gain : 11,5 dBi
• Largeur de bande Azimut/Élévation -3 dB : H 50°/V 50°
• Largeur de bande Azimut/Élévation -6 dB : H 70°/V 70°
• Rapport avant-arrière : 30 dB
• VSWR max. 5180–5850 MHz : 1,6
• VSWR max. 5850–6400 MHz : 1,9
• Polarisation : Dual linéaire H + V
• Impédance : 50 Ohm.
