RF-Elements AH60-CC - Antenne à faisceau asymétrique 60

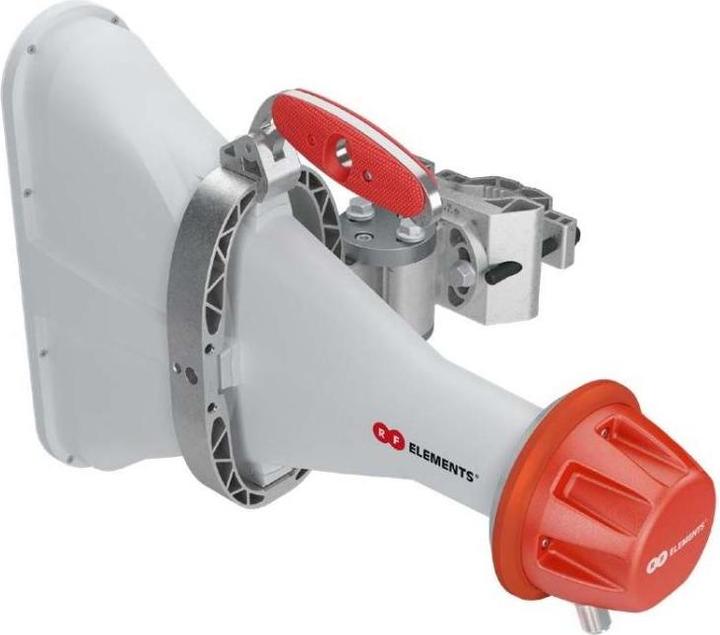

AH60-CC - Antenne à cornet asymétrique de 60°

Le diagramme de rayonnement de l'antenne à cornet asymétrique de 60° CC est large de 60° dans le plan azimutal et de 25° en élévation. Le gain élevé et l'excellente efficacité de rayonnement améliorent considérablement les possibilités de planification de couverture.

L'antenne à cornet asymétrique de 60° surpasse l'array de patch traditionnel des antennes sectorielles grâce à la grande stabilité du diagramme de rayonnement sur l'ensemble de la bande passante opérationnelle. L'excellente suppression du bruit et la précision du diagramme de rayonnement favorisent l'utilisation de l'antenne dans des clusters de points d'accès à haute densité et à des emplacements rapprochés. L'antenne à cornet asymétrique de 60° est équipée d'une paire de prises N, permettant une large gamme de connexions radio.

Caractéristiques techniques

• Connexion radio : 2x prise N, connecteur Schottky

• Type d'antenne : Cornet

• Matériaux : Plastique ABS résistant aux UV, polycarbonate, HDPE, aluminium, acier inoxydable

• Conditions environnementales : IP55

• Diamètre du mât : 40-80 mm, recommandé aussi près que possible de 80 mm

• Température : -35°C à +60°C

• Résistance au vent : 160 km/h

• Charge de vent : 48/85 N - Avant/Côté à 160 km/h

• Surface projetée effective : 393/697 cm² - Avant/Côté

• Réglage mécanique : ± 20° en élévation, ± 20° en azimut

• Poids : 4,6 kg

• Dimensions de l'emballage : 540 x 365 x 160 mm

Performance

• Plage de fréquences : 5180 - 6000 MHz

• Gain : 17 dBi

• Largeur de rayonnement azimutal -3 dB : H 45°/V 42°

• Largeur de rayonnement en élévation - 3 dB : H 17°/V 16°

• Largeur de rayonnement azimutal -6 dB : H 60°/V 60°

• Largeur de rayonnement en élévation -6 dB : H 25°/V 25°

• Efficacité de rayonnement : 95 %

• Rapport avant/arrière : 27 dB

• VSWR max. 5180-6000 MHz : 1.8

• Polarisation : Dual linéaire H + V

• Impédance : 50 Ohm.
