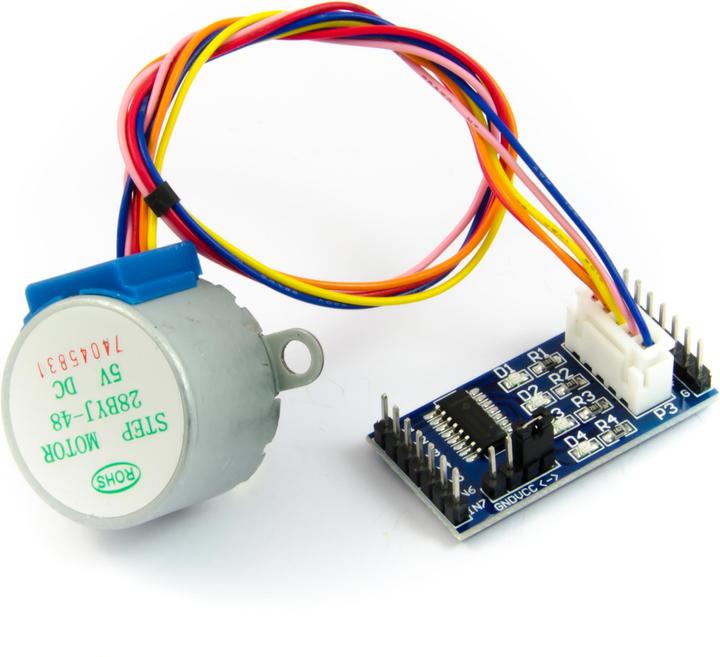

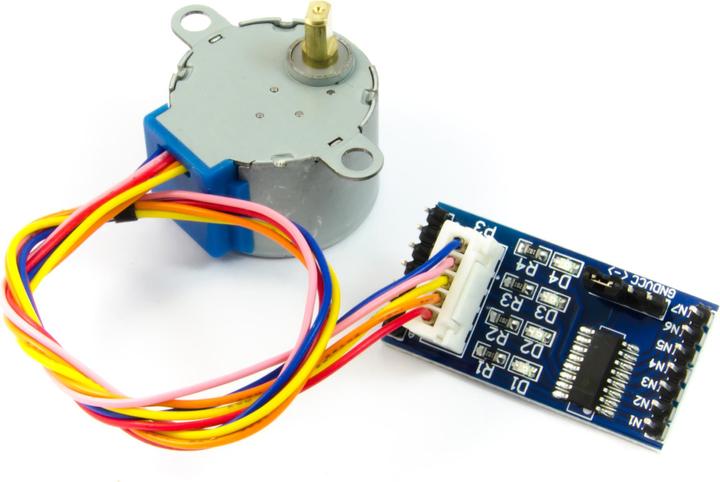

Purecrea Kit moteur pas à pas avec moteur et pilote

Ce kit de moteur pas à pas unipolaire avec driver est parfait pour de petits projets de bricolage avec des moteurs. Le moteur pas à pas peut être facilement connecté à un module driver de moteur pas à pas via une connexion à fiche. Le moteur est équipé d'un réducteur avec un rapport de réduction de 1:64. Ce rapport de réduction présente une certaine déviation. Si le moteur est toujours tourné dans la même direction, par exemple comme une horloge, une erreur peut donc se produire. Cette erreur peut être compensée en recalibrant sporadiquement la position à l'aide d'un module de barrière lumineuse. Cela a également l'avantage de permettre de déterminer précisément la position de départ lors de la première mise sous tension du moteur pas à pas.

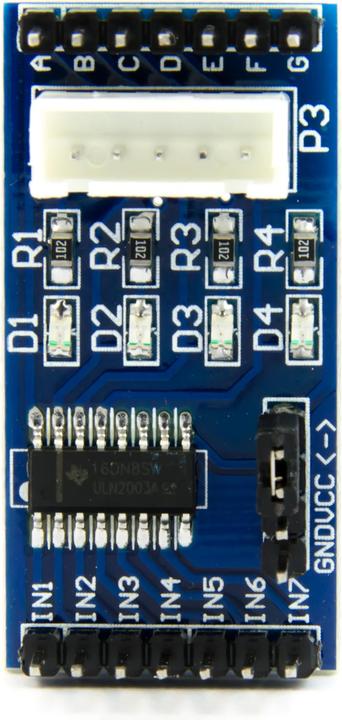

Driver ULN2003 :
Ce module driver de moteur pas à pas avec un ULN2003 (transistors Darlington) en SMD est parfaitement adapté aux moteurs pas à pas 28BYJ-48. Étant donné que le module a la même fiche que le moteur 28BYJ-48, il peut être directement branché. Le module dispose également de quatre LED d'état. Celles-ci servent à visualiser les sorties pilotées (enroulements du moteur). Comme l'alimentation est directement en boucle, cette carte convient uniquement aux petits moteurs pas à pas. Pour le pilotage, vous trouverez une bibliothèque appropriée dans le gestionnaire de bibliothèques sous « Stepper ».

Détails techniques
Moteur :
Type : 28BYJ-48
Tension de fonctionnement : 5V DC
Phases : 4
Angle de pas : 5,625° (64 pas/tour)
Résistance en courant continu : 50 Ω
Niveau sonore : 40 dB
Couple : > 34,3 mNm
Rapport de réduction : 1/64
Ø du moteur : 28 mm
Arbre du moteur : Ø 5 mm
Longueur de l'arbre du moteur : 8 mm
Distance entre les trous de fixation : 35 mm
Poids : 34 g

Détails techniques du driver ULN2003 :
Tension logique : 3,3V à 5,5V
Tension du moteur : 5V à 12V
Taille : 41 x 21 mm
Poids : 4 g

Contenu de la livraison :
1x moteur pas à pas 28BYJ-48 avec câble de connexion
1x module driver de moteur pas à pas ULN2003.
