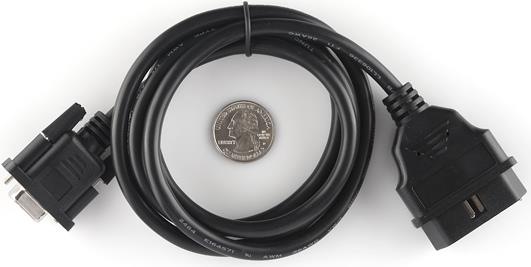

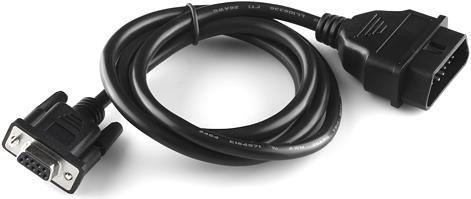

OEM Câble OBD-II vers DB9

Prêt à hacker votre voiture ?

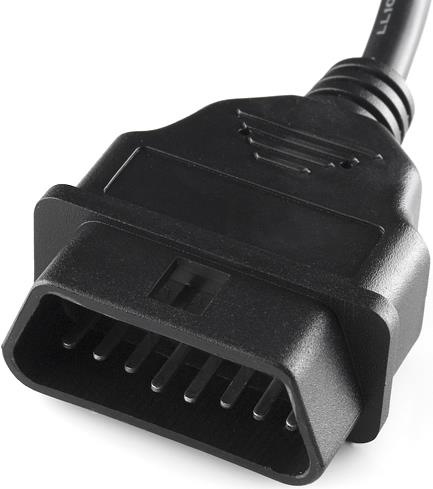

Le connecteur ODB-II vous donne accès au Can-Bus de la voiture. Avec un Can-Bus Shield (voir accessoires), de nombreuses données du véhicule peuvent être lues et manipulées.

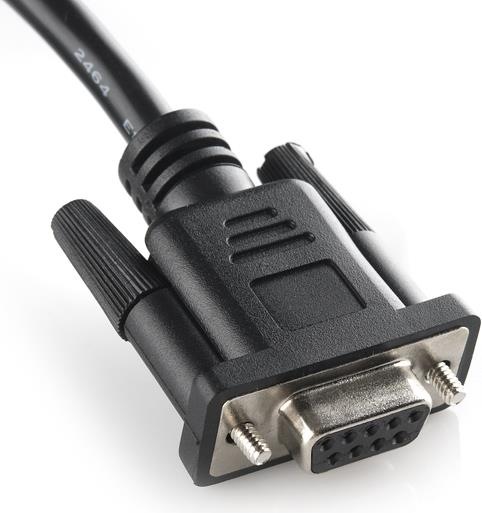

Attention : Bien que le connecteur DB9 ressemble à un port série, il ne doit pas être branché sur un port série standard ! Veuillez toujours le connecter via un Can-Bus Shield ou un Breakout.

Longueur du câble : environ 1,5 mètre

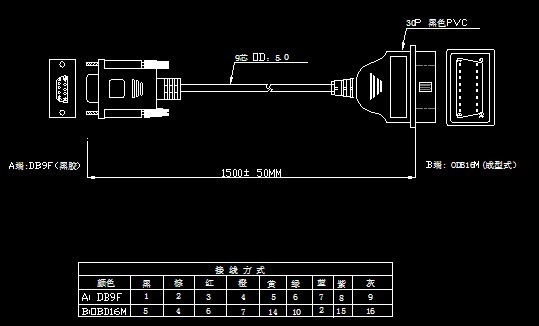

Configuration des broches :

Broche Description
OBDII
DB9

J1850 BUS+
2
7

Masse châssis
4
2

Masse signal
5
1

CAN High J-2284
6
3

ISO 9141-2 K Line
7
4

J1850 BUS-
10
6

CAN Low J-2284
14
5

ISO 9141-2 L Line
15
8

Alimentation batterie
16
9.
