Niedax Manche suspendu HU 5050/800

Niedax Poutre suspendue HU 5050/800

Fabricant : Niedax
Désignation : Poutre suspendue
Type : HU 5050/800
Longueur : 805 mm
Largeur du profil : 50 mm
Hauteur du profil : 50 mm
Exécution : Profil en U
Capacité de charge : 4 kN
Convient pour le maintien de fonction : oui
Matériau : Acier
Acier inoxydable, décapé : non
Qualité du matériau : autre
Protection de surface : galvanisé à chaud
Température d'utilisation : -20 à 120 °C
Poids : 2,38865 kg

Détails supplémentaires :

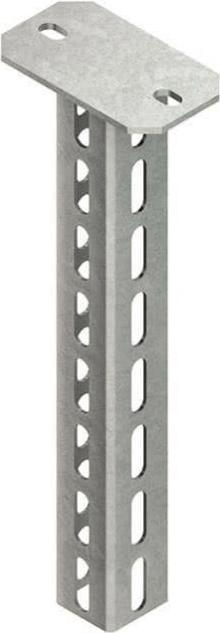

Poutre suspendue, profil en U perforé sur trois côtés avec plaque de tête soudée, système HU 5050, pour bras de support pour installation unilatérale, bilatérale et trilatérale. Pour éviter la déformation du profil de la poutre suspendue lors du montage des bras de support, il est nécessaire de prendre en compte le profil de distance HDS 50.50 F avec vis hexagonale pour des raisons statiques. Lors d'une fixation unilatérale du bras de support au profil de la poutre suspendue, il est préférable d'aligner le côté fermé du bras avec le raidisseur du profil de la poutre. Pour des raisons statiques et pour permettre un placement sans problème du capuchon de protection, le bras de support doit être monté à une distance de 50 mm (bord inférieur du bras jusqu'à l'extrémité de la poutre suspendue) au-dessus de l'extrémité de la poutre suspendue.

Pour une utilisation dans le maintien de fonction ou pour des plafonds avec des exigences de protection incendie (Directive modèle des installations de conduites MLAR 2/2015), veuillez respecter les règlements supplémentaires ! Certifié VDE !

Pour bras de support : KTAL, KTAM, KTA, KTAS 100 - 400 (maintien de fonction/KFO), KTA 100 - 600 (maintien de fonction/MLAR)

Dimensions (dimensions approximatives) :
Plaque de tête L x l x épaisseur : 140 x 80 x 5 mm
Perçage de fixation : 13 x 20 mm
Espacement central : 100 mm
Profil en U : 50 x 50 x 50 mm
Épaisseur du matériau : 2,5 mm
Perçage de profil sur trois côtés, en une seule rangée : 12 x 30 mm
Espacement central : 50 mm
Longueur totale L : 805 mm
Matériau : Acier, galvanisé à chaud selon DIN EN ISO 1461
EAN : 4013339858842.
