Informations sur le produit

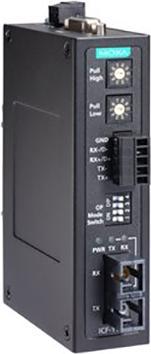

Les convertisseurs série-fibre ICF-1150 transfèrent les signaux RS-232/RS-422/RS-485 vers des connexions en fibre optique pour augmenter la distance de transmission. Lorsqu'un appareil ICF-1150 reçoit des données d'un port série, il transmet ces données via les ports en fibre optique. Ces produits prennent en charge les fibres optiques monomodes et multimodes pour différentes distances de transmission, et des modèles avec protection d'isolation sont disponibles pour améliorer l'immunité aux interférences. Les produits ICF-1150 offrent une communication bidirectionnelle et un commutateur rotatif pour régler la résistance de tirage haute/basse pour une installation sur site.
La série ICF-1150 prend en charge deux ports série avec un connecteur DB9 pour la communication RS-232 et un bornier détachable pour la communication RS-422 ou RS-485. Les trois ports (deux ports série et un port fibre optique) sont complètement indépendants les uns des autres. Lorsqu'un convertisseur ICF-1150 reçoit des données d'un des ports, il envoie les données via les deux autres ports. Par exemple, lorsque le convertisseur ICF-1150 reçoit une commande du maître distant via le port fibre optique, il convertit le signal et envoie la commande via les ports RS-232 et RS-422/485 simultanément. Si l'utilisateur surveille un système fonctionnant sur un réseau RS-485, aucun convertisseur RS-232 vers RS-485 supplémentaire n'est nécessaire pour connecter le port série de l'ordinateur portable au bus RS-485.
L'interface RS-485 prend en charge les connexions multidrop ou en chaîne, que les ingénieurs système utilisent pour connecter des appareils série tels que des compteurs, des RTU et des lecteurs au même bus. À mesure que le nombre d'appareils série sur le même bus augmente, l'impédance de la ligne de données augmente, l'ICF-1150 permet à l'utilisateur de régler la résistance de tirage haute/basse. Le commutateur peut être réglé sur la valeur appropriée sans retirer l'ICF-1150 du rail DIN.
