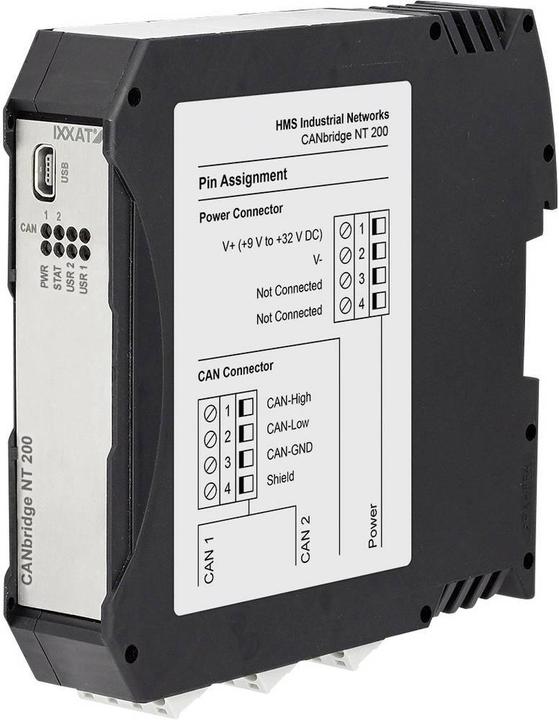

Ixxat CANbridge NT 200, pont/routeur configurable pour CAN

Cet appareil permet le couplage facile de réseaux, y compris ceux avec des débits binaires ou des formats de trame différents (identifiant 11/29 bits). Les ponts/routeurs disposent d'un microcontrôleur puissant capable de filtrer les messages, de traduire les identifiants et de multiplexage des données, même en cas de pics et de débits élevés, sans perte de messages.

Caractéristiques :

• Jusqu'à deux canaux CAN dans un seul appareil
• Fonctionnalités puissantes de filtrage, de traduction d'identifiants, de mappage de données et de multiplexage
• Configuration simple avec un outil basé sur Windows

Avantages :

• Couplage facile des systèmes et appareils CAN
• Économies grâce à un câblage simplifié
• Augmentation de l'extension du système ainsi que l'utilisation de topologies en arbre/étoile
• Fiabilité accrue du système
• Protection des segments par isolation galvanique

Principe de fonctionnement :
Contrairement à un répéteur CAN qui ne traduit que les signaux électriques, le pont/routeur reçoit complètement les messages et les envoie dans l'autre réseau en tenant compte des règles de filtrage, de traduction, de mappage et de multiplexage (principe Store-Forward). Grâce aux tableaux de mappage, l'échange de messages entre les quatre réseaux est possible. Avec l'aide de règles de filtrage et de traduction, les messages CAN peuvent être filtrés ou modifiés. Cela permet de réduire la charge du bus dans les réseaux individuels, car seuls les messages d'intérêt pour l'autre réseau sont transmis. Le multiplexage des données permet de mapper, par exemple, des données CAN sur plusieurs messages CAN standard.

Configuration :
La configuration de la CANbridge NT peut être réalisée confortablement via USB à l'aide de l'outil de configuration basé sur Windows fourni. Avec cet outil, la configuration des règles de filtrage, de mappage, de multiplexage ou de traduction peut être effectuée très facilement, sans connaissances en programmation.
