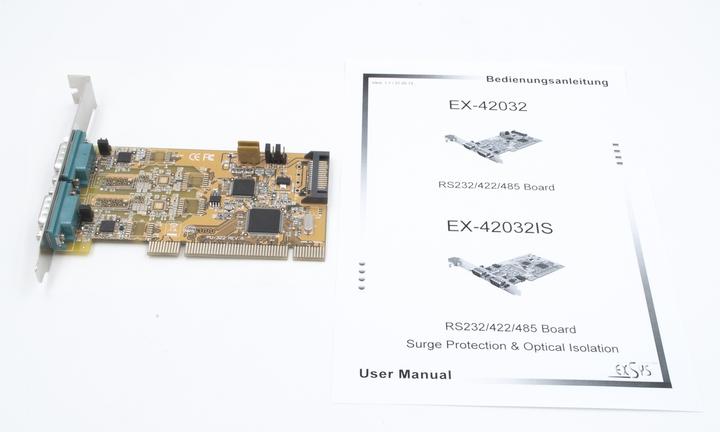

Exsys Carte PCI 2S série RS-232/422/485 POS réglable (jeu de puces FTDI)

La carte PCI I/O EX-42032 offre deux sorties série RS-232, 422 et 485 à haute performance avec des UART 16C550. Elle a été conçue pour étendre deux ports série supplémentaires pour PC, stations de travail ou serveurs via le bus PCI ou PCI-X. Les tensions +5V et +12V peuvent être configurées sur la broche 9 du connecteur série en tant que système POS (Power over System). La carte est entièrement compatible Plug-and-Play. Elle prend en charge les fonctionnalités ATTA Auto RS-485 Transmitter. Pour chaque port, le type de transmission RS-232, 422 ou 485 peut être réglé individuellement.

Interface : RS-232 V.24 / RS-422 / RS-485
Protection ESD ±15kV IEC1000-4-2 pour les I/O RS232
FIFO Buffer 16C550 avec 16 octets
Les adresses I/O et les interruptions sont attribuées par le système d'exploitation
Bits de données : 7 et 8 / Bits d'arrêt : 1, 1.5, 2
Parité : aucune, paire, impaire, espace et marque
Prend en charge le transmetteur automatique ATTA
La terminaison RS-422/485 - 120 Ohm peut être activée ou désactivée
Signaux :
RS-232 - TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 - 4 fils (TxD+/-, RxD+/-) duplex intégral
RS-485 - 4 fils (TxD+/-, RxD+/-) duplex intégral
RS-485 - 2 fils (Data+/-, Data+/-) demi-duplex
Chipset : FTDI

Contenu de la livraison :
EX-42032, CD de pilotes, manuel.
